Montaje centrado (110 )

Sistema modular para probar las bombas sin árbol de levas fabricadas por Zexel, con tamaños:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:

- Universal Cambox (9562-M1) y espaciador (9562-M4 y 9562-M5)
- Árboles de levas de 4 cilindros (9564-A y 9564-E)
- Placa de fijación para Zexel PFR .. 1K (9562-T)
- Placa de fijación para Zexel PFR .. 2K (9891)
- Placa de fijación para Zexel PFR .. 3K (9892)
- Placa de fijación para Zexel PFR .. 4K (9893-D)
- Placa de fijación para Zexel PFR .. 3KD/MD (9562-MD3)
- Placa de fijación para Zexel PFR .. 4KD/MD (9562-MD4)
- Varillas (9562-F y 9562-L) y conector de control de combustible (9562-G, 9562-I, 9562-R y 9562-LB)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de accionamiento (9576)

La brida 8155-E garantiza la sujeción centrada de la mayoría de las bombas cr (Bosch CP1, CP3, CP4, Delphi, Denso, VDO), en cualquier banco de pruebas.
La brida está equipada con 4 anillos de reducción para alojar los diámetros de cubo de 50, 60, 68, 80 mm, y las bombas CP1K.
La brida requiere 9680-A cuna universal o similar.

Soporte universal para varias bridas, que permiten la sujeción centrada de las bombas de inyección diesel.
La distancia de centrado de 125 mm y la guía de 20 mm (estándar de Bosch) se pueden adaptar a diferentes requisitos, mediante espaciadores de adaptación específicos. Similar a 1 688 010 124

La brida 9478-V4 garantiza la sujeción centrada de las bombas de inyección de combustible diesel Denso ECD-V4, en cualquier banco de pruebas.
La brida requiere una cuna universal 9680-A o similar.

Sistema modular para probar las bombas sin árbol de levas tamaño PFR1K.., PFR2K.., PFR3K.. y PFR4K.. fabricadas por Zexel.
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:

- Universal Cambox (9562-M1) y espaciador (9562-M4 y 9562-M5)
- Árbol de levas de 4 cilindros (9564-A)
- Placa de fijación para Zexel PFR .. 1K (9562-T)
- Placa de fijación para Zexel PFR .. 2K (9891)
- Placa de fijación para Zexel PFR .. 3K (9892)
- Placa de fijación para Zexel PFR .. 4K (9893)
- Varillas (9562-F y 9562-L) y conector de control de combustible (9562-G,9562-R y 9562-LB)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de accionamiento (9576)

Especificaciones técnicas:
- altura de centrado: 110 mm
- guía 20 mm

Interfaz para ensamblar en la brida 8130 y 9478-CR para la fijación de bombas Delphi cr como R9042A040A o R9042A014A y similares.

Flange for fixing ZEXEL VP pumps on test benches. It requires the universal bracket 9680-A)

New version of the b racket 9562-S. This revised design is suitable for the PFM1P100 pumps and the 0 141 401 106 as well.

Pair of universal flat bracket to install both P and H pumps, simply by placing or removing the thickness of adaptation

Garantiza la fijación centrada de las bombas con cubo de 50 mm de diámetro, en cualquier banco de pruebas. La brida requiere un soporte universal 9680-A o similar.

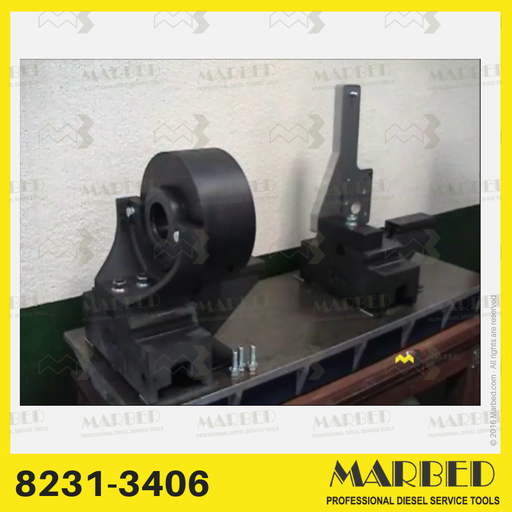

Solución para montar y accionar bombas Caterpillar 3406 en bancos de prueba AVM-PC de Hartridge.

Ready for external lubrication by oil.
