Montaje centrado (110 )

Brida de centrado para montar bombas Bosch VP44 y VR30 (con un diámetro de buje de 68 mm) en el banco de pruebas. Se requiere la cuna universal 9680-A o similar

Pair of brackets to fix VP44 pumps on the test bench (Audi application)

Se aplica en cualquier banco de pruebas para bombas de inyección de combustible diesel.

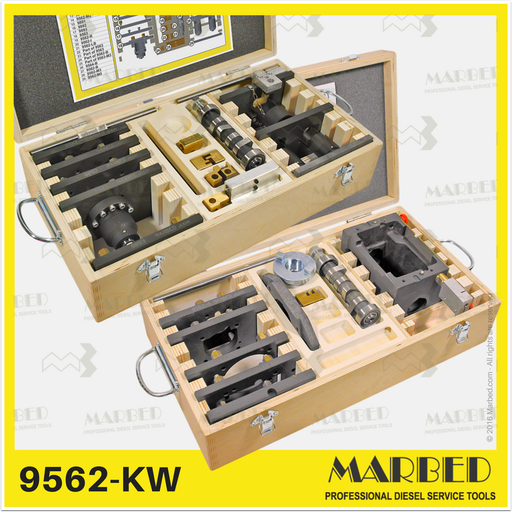

Combinando el Cambox con placas y espaciadores adicionales, se obtiene un sistema completo para probar hasta 11 tipos de bombas sumergidas fabricadas por Bosch, Denso y Zexel.
Esta configuración se suministra en dos cajas de madera e incluye los siguientes componentes:

- cambox universal (9562-M1) y espaciadores (9562-M4, 9562-M5)
- 4 cil. árbol de levas 7 mm (9564-A) y 6 mm (9564-B)
- placa para bombas Bosch PFR..1K (9562-A)
- placa para bombas Bosch PFR..1K (9562-B)
- placa para bombas Bosch PFR..2K (9562-C)
- placa para bombas Bosch PFR..3K (9562-D)
- placa para bombas Bosch PFR..4K (9562-E)
- placa para bombas tamaño Q (9563)
- placa para bombas Stanadyne (9562-M3)
- placa para bombas Zexel PFR..2K (9891)
- placa para bombas Zexel PFR..3K (9892)
- placa para bombas Zexel PFR..4K (9893)
- placa para bomba mini Nippondenso 2-3-4 cil. (9562-M2)
- conectores de varilla (9562-F, 9562-L, 9562-H) y controlador de combustible (9562-G, 9562-LB, 9562-I, 9562-R)
- Brida de montaje de la caja de levas (9478-BXS)
- acoplamiento de transmisión (9576)

Se aplica en cualquier banco de pruebas para bombas de inyección diesel.
Combinando el Cambox con placas y espaciadores adicionales, se obtiene un sistema completo para probar hasta 19 tipos de bombas sumergidas fabricadas por Bosch, Denso y Zexel.
Esta configuración se suministra en tres cajas de madera e incluye los siguientes componentes:

- cambox universal (9562-M1) y espaciadores (9562-M4, 9562-M5)
- 4 cilindros Árbol de levas 7 mm (9564-A) y 6 mm (9564-B)
- 1 cilindro Árbol de levas (9564-C)
- placa para bombas Bosch PFR..1K (9562-A)
- placa para bombas Bosch PFR..1K (9562-B)
- placa para bombas Bosch PFR..2K (9562-C)
- placa para bombas Bosch PFR..3K (9562-D)
- placa para bombas Bosch PFR..4K (9562-E)
- placa para bombas tamaño Q (9563)
- placa para bombas Stanadyne (9562-M3)
- placa para bombas Zexel PFR..2K (9891)
- placa para bombas Zexel PFR..3K (9892)
- placa para bombas Zexel PFR..4K (9893)
- placa para mini bomba Nippondenso 1 cil. (9562-N)
- placa para bomba mini Nippondenso 2-3-4 cil. (9562-M2)
- conectores de varilla (9562-F, 9562-L, 9562-H) y controlador (9562-F, 9562-L, 9562-H) y controlador de combustible (9562-G, 9562-LB, 9562-I, 9562-R) )
- placa para bombas Yanmar 3 cil (TD9001)
- placa para bombas Yanmar 3 cil (TD9003)
- placa para bombas Yanmar 2 cil (TD9004)
- placa para bombas Bosch PFM..1P (9562-P)
- Brida de montaje de la caja de levas (9478-BXS)
- acoplamiento de transmisión (9576)

Configuración modular cambox Zexel PFR..K.
Sistema modular para probar las bombas sin árbol de levas de tamaño PFR1K .., PFR2K .., PFR3K .. y PFR4K .. fabricadas por Bosch.
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:
- Cambox universal (9562-M1) y espaciador (9562-M4)
- Árbol de levas de 4 cilindros (9564-A)
- Placa de fijación para Bosch PFR .. 1K (9562-A)
- Placa de fijación para Bosch PFR .. 2K (9562-C)
- Placa de fijación para Bosch PFR .. 3K (9562-D)
- Placa de fijación para Bosch PFR .. 4K (9562-E)
- Varilla (9562-F) y conector de control de combustible (9562-G)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de transmisión (9576)

Standard column clamp to fix B pumps on test bench (BH ref. 1 688 120 022)

Ø95 mm (réf. BH 1 685 720 060 )

diam.107 mm ( Similar to BH 1 685 720 159)

Test bench flange for PES... MW pumps (MERCEDES, VOLVO etc.) with Ø 68 hole

Test bed flange for EP/VA.. VE ..CAV DPA-DPC pumps Ø50 mm (BH 1 685 720 062)

Bosch test bench brackets for B pumps - radius 56 mm ( BH 1688030012)

(1685720017)
