205 tools for camshaftless pumps

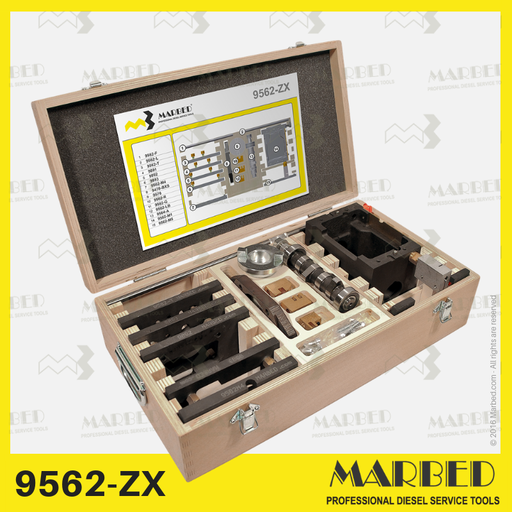

Sistema modular para probar las bombas sin árbol de levas fabricadas por Zexel, con tamaños:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:

- Universal Cambox (9562-M1) y espaciador (9562-M4 y 9562-M5)
- Árboles de levas de 4 cilindros (9564-A y 9564-E)
- Placa de fijación para Zexel PFR .. 1K (9562-T)
- Placa de fijación para Zexel PFR .. 2K (9891)
- Placa de fijación para Zexel PFR .. 3K (9892)
- Placa de fijación para Zexel PFR .. 4K (9893-D)
- Placa de fijación para Zexel PFR .. 3KD/MD (9562-MD3)
- Placa de fijación para Zexel PFR .. 4KD/MD (9562-MD4)
- Varillas (9562-F y 9562-L) y conector de control de combustible (9562-G, 9562-I, 9562-R y 9562-LB)

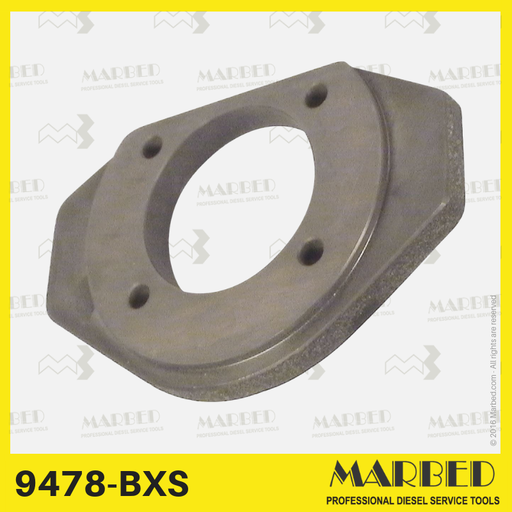

- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de accionamiento (9576)

Soporte universal para varias bridas, que permiten la sujeción centrada de las bombas de inyección diesel.
La distancia de centrado de 125 mm y la guía de 20 mm (estándar de Bosch) se pueden adaptar a diferentes requisitos, mediante espaciadores de adaptación específicos. Similar a 1 688 010 124

Placa calibrada para el montaje de las bombas Zexel PFR..4K, en cambox 9562-M1. Aplicación izquierda / derecha

Support for Bosch pumps PFM1A90S... (0 414 396 ...)

Sistema modular para probar las bombas sin árbol de levas tamaño PFR1K.., PFR2K.., PFR3K.. y PFR4K.. fabricadas por Zexel.
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:

- Universal Cambox (9562-M1) y espaciador (9562-M4 y 9562-M5)
- Árbol de levas de 4 cilindros (9564-A)
- Placa de fijación para Zexel PFR .. 1K (9562-T)
- Placa de fijación para Zexel PFR .. 2K (9891)
- Placa de fijación para Zexel PFR .. 3K (9892)
- Placa de fijación para Zexel PFR .. 4K (9893)
- Varillas (9562-F y 9562-L) y conector de control de combustible (9562-G,9562-R y 9562-LB)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de accionamiento (9576)

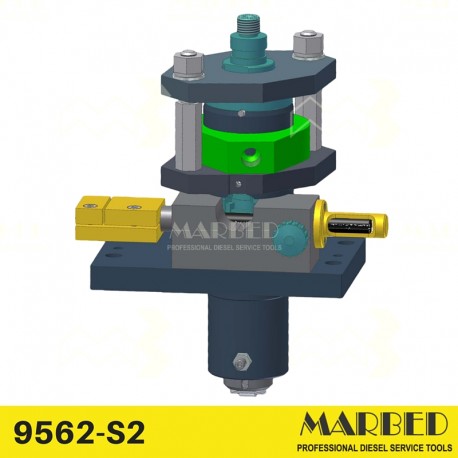

New version of the b racket 9562-S. This revised design is suitable for the PFM1P100 pumps and the 0 141 401 106 as well.

El adaptador también se puede utilizar para la determinación de DTC y la configuración de temporización. Similar a Lombardini 1460.074.

Caja de herramientas para la sincronización de la bomba BOSCH-PDM1Q60F V en el motor Focs

Se aplica en cualquier banco de pruebas para bombas de inyección de combustible diesel.
Combinando el Cambox con placas y espaciadores adicionales, se obtiene un sistema completo para probar hasta 11 tipos de bombas sumergidas fabricadas por Bosch, Denso y Zexel.
Esta configuración se suministra en dos cajas de madera e incluye los siguientes componentes:

- cambox universal (9562-M1) y espaciadores (9562-M4, 9562-M5)
- 4 cil. árbol de levas 7 mm (9564-A) y 6 mm (9564-B)
- placa para bombas Bosch PFR..1K (9562-A)
- placa para bombas Bosch PFR..1K (9562-B)
- placa para bombas Bosch PFR..2K (9562-C)
- placa para bombas Bosch PFR..3K (9562-D)
- placa para bombas Bosch PFR..4K (9562-E)
- placa para bombas tamaño Q (9563)
- placa para bombas Stanadyne (9562-M3)
- placa para bombas Zexel PFR..2K (9891)
- placa para bombas Zexel PFR..3K (9892)
- placa para bombas Zexel PFR..4K (9893)
- placa para bomba mini Nippondenso 2-3-4 cil. (9562-M2)
- conectores de varilla (9562-F, 9562-L, 9562-H) y controlador de combustible (9562-G, 9562-LB, 9562-I, 9562-R)
- Brida de montaje de la caja de levas (9478-BXS)
- acoplamiento de transmisión (9576)

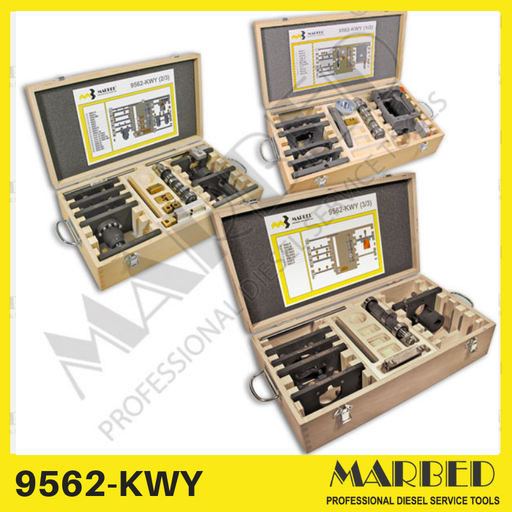

Se aplica en cualquier banco de pruebas para bombas de inyección diesel.
Combinando el Cambox con placas y espaciadores adicionales, se obtiene un sistema completo para probar hasta 19 tipos de bombas sumergidas fabricadas por Bosch, Denso y Zexel.
Esta configuración se suministra en tres cajas de madera e incluye los siguientes componentes:

- cambox universal (9562-M1) y espaciadores (9562-M4, 9562-M5)
- 4 cilindros Árbol de levas 7 mm (9564-A) y 6 mm (9564-B)
- 1 cilindro Árbol de levas (9564-C)
- placa para bombas Bosch PFR..1K (9562-A)
- placa para bombas Bosch PFR..1K (9562-B)
- placa para bombas Bosch PFR..2K (9562-C)
- placa para bombas Bosch PFR..3K (9562-D)
- placa para bombas Bosch PFR..4K (9562-E)
- placa para bombas tamaño Q (9563)
- placa para bombas Stanadyne (9562-M3)
- placa para bombas Zexel PFR..2K (9891)
- placa para bombas Zexel PFR..3K (9892)
- placa para bombas Zexel PFR..4K (9893)
- placa para mini bomba Nippondenso 1 cil. (9562-N)
- placa para bomba mini Nippondenso 2-3-4 cil. (9562-M2)
- conectores de varilla (9562-F, 9562-L, 9562-H) y controlador (9562-F, 9562-L, 9562-H) y controlador de combustible (9562-G, 9562-LB, 9562-I, 9562-R) )
- placa para bombas Yanmar 3 cil (TD9001)
- placa para bombas Yanmar 3 cil (TD9003)
- placa para bombas Yanmar 2 cil (TD9004)
- placa para bombas Bosch PFM..1P (9562-P)
- Brida de montaje de la caja de levas (9478-BXS)
- acoplamiento de transmisión (9576)

Configuración modular cambox Zexel PFR..K.
Sistema modular para probar las bombas sin árbol de levas de tamaño PFR1K .., PFR2K .., PFR3K .. y PFR4K .. fabricadas por Bosch.
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:
- Cambox universal (9562-M1) y espaciador (9562-M4)
- Árbol de levas de 4 cilindros (9564-A)
- Placa de fijación para Bosch PFR .. 1K (9562-A)
- Placa de fijación para Bosch PFR .. 2K (9562-C)
- Placa de fijación para Bosch PFR .. 3K (9562-D)
- Placa de fijación para Bosch PFR .. 4K (9562-E)
- Varilla (9562-F) y conector de control de combustible (9562-G)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de transmisión (9576)

Abrazadera de fijación para inyector-bomba BOSCH PDM 1Q60F V en motor Focs.
