Accessoires pour banc d'essai (1.)

Spécifications techniques:
- capacité: 0-30 cc.
- diamètre extérieur: 17 mm
- longueur: 240 mm

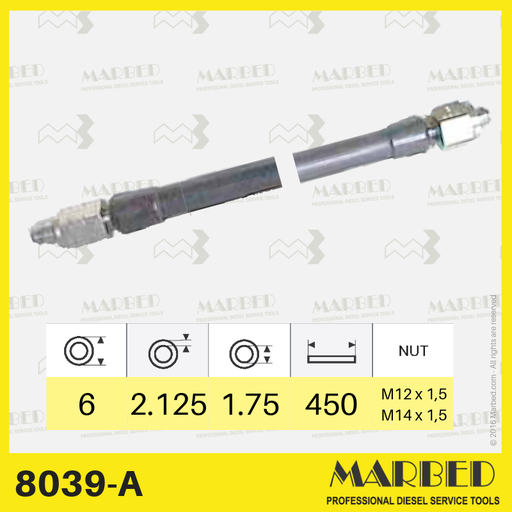

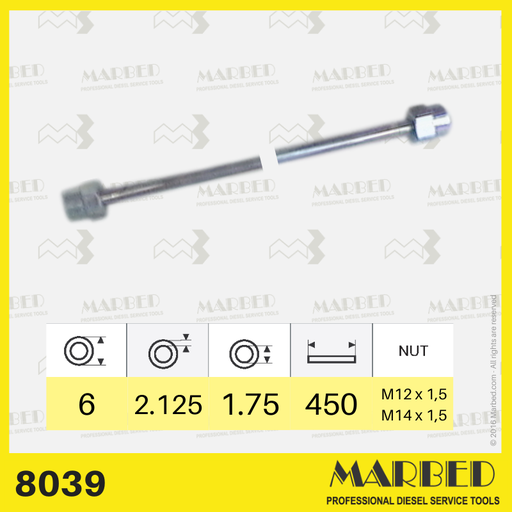

Specifications:
- external diameter: 6 mm
- internal diameter: 1,75 mm
- thickness: 2,125 mm
- length: 450 mm
- nuts: M12x1,5 mm - M14x1,5 mm
Similar to Hartridge AHP133

Similar to Bosch genuine reference 0 986 611 240 (KDEP 2916)

Elle s'applique sur tout banc d'essai de pompes d'injection de gazole.
En combinant la Cambox avec des plaques et des entretoises supplémentaires, un système complet est obtenu pour tester jusqu'à 11 types de pompes immergées fabriquées par Bosch, Denso et Zexel.
Cette configuration est livrée dans deux caisses en bois et comprend les composants suivants :

- boîte à cames universelle (9562-M1) et entretoises (9562-M4, 9562-M5)
- 4 cyl. arbre à cames 7 mm (9564-A) et 6 mm (9564-B)
- plaque pour pompes Bosch PFR..1K (9562-A)
- plaque pour pompes Bosch PFR..1K (9562-B)
- plaque pour pompes Bosch PFR..2K (9562-C)
- plaque pour pompes Bosch PFR..3K (9562-D)
- plaque pour pompes Bosch PFR..4K (9562-E)
- plaque pour pompes taille Q (9563)
- plaque pour pompes Stanadyne (9562-M3)
- plaque pour pompes Zexel PFR..2K (9891)
- plaque pour pompes Zexel PFR..3K (9892)
- plaque pour pompes Zexel PFR..4K (9893)
- plateau pour mini pompe Nippondenso 2-3-4 cyl. (9562-M2)
- connecteurs tige (9562-F, 9562-L, 9562-H) et contrôleur de carburant (9562-G, 9562-LB, 9562-I, 9562-R)
- Bride de montage Cambox (9478-BXS)
- accouplement d'entraînement (9576)

Il s'applique à tous les bancs d'essais pour les pompes d'injection diesel.
En combinant le Cambox avec des plaques et des entretoises supplémentaires, un système complet est obtenu pour tester jusqu'à 19 types de pompes immergées fabriquées par Bosch, Denso et Zexel.
Cette configuration est livrée dans trois caisses en bois et comprend les composants suivants :

- boîte à cames universelle (9562-M1) et entretoises (9562-M4, 9562-M5)
- 4 cylindres Arbre à cames 7 mm (9564-A) et 6 mm (9564-B)
- Arbre à cames 1 cylindre (9564-C)
- plaque pour pompes Bosch PFR..1K (9562-A)
- plaque pour pompes Bosch PFR..1K (9562-B)
- plaque pour pompes Bosch PFR..2K (9562-C)
- plaque pour pompes Bosch PFR..3K (9562-D)
- plaque pour pompes Bosch PFR..4K (9562-E)
- plaque pour pompes taille Q (9563)
- plaque pour pompes Stanadyne (9562-M3)
- plaque pour pompes Zexel PFR..2K (9891)
- plaque pour pompes Zexel PFR..3K (9892)
- plaque pour pompes Zexel PFR..4K (9893)
- plaque pour mini pompe Nippondenso 1 cyl. (9562-N)
- plateau pour mini pompe Nippondenso 2-3-4 cyl. (9562-M2)
- connecteurs tige (9562-F, 9562-L, 9562-H) et contrôleur (9562-F, 9562-L, 9562-H) et contrôleur de carburant (9562-G, 9562-LB, 9562-I, 9562-R )
- plaque pour pompes Yanmar 3 cil (TD9001)
- plaque pour pompes Yanmar 3 cil (TD9003)
- plaque pour pompes Yanmar 2 cil (TD9004)
- plaque pour pompes Bosch PFM..1P (9562-P)
- Bride de montage Cambox (9478-BXS)
- accouplement d'entraînement (9576)

Tubes d'essai haute pression pour banc d'essai 6 x 1,75 x 450 M12x1,5/M14x1,5 - Lucas AMP 133 - recouvert de caoutchouc

Specifications:
- external diameter: 6 mm
- internal diameter: 1,5 mm
- thickness: 2,25 mm
- length: 710 mm
- nuts: M12x1,5 mm - M14x1,5 mm
Similar to Hartridge AHP134

Rislan flex.hose with quick connections on male/female fitting 20x1,5

Configuration modulaire cambox Zexel PFR..K.
Système modulaire pour tester les pompes sans arbre à cames PFR1K .., PFR2K .., PFR3K .. et PFR4K .. fabriquées par Bosch.
La cambox peut être appliquée sur n'importe quel banc d'essai pour les pompes d'injection de carburant diesel.
Cette configuration est fournie dans une boîte en bois et comprend les composants suivants :

- Universal Cambox (9562-M1) et entretoise (9562-M4)
- Arbre à cames 4 cylindres (9564-A)
- Plaque de fixation pour Bosch PFR .. 1K (9562-A)
- Plaque de fixation pour Bosch PFR .. 2K (9562-C)
- Plaque de fixation pour Bosch PFR .. 3K (9562-D)
- Plaque de fixation pour Bosch PFR .. 4K (9562-E)
- Tige (9562-F) et connecteur de contrôle de carburant (9562-G)
- Bride de montage Cambox (9478-BXS)
- Accouplement d'entraînement (9576)

Câble métallique en spirale :
Le câble métallique en spirale est constitué de fils métalliques torsadés et enroulés en spirale, créant une structure solide et flexible. Souvent utilisé en conjonction avec des plombs et des pinces à sceller pour fournir une preuve visuelle contre toute altération non autorisée.

Des scellés en plomb sont utilisés pour empêcher toute altération involontaire. Appliqués via une pince à plomber, ces scellés offrent une assurance visuelle contre toute manipulation non autorisée afin de garantir l'intégrité de l'étalonnage effectué. La malléabilité du fil lui permet de se consolider avec le câble métallique, formant ainsi un élément visuel unique et résistant.

Soubassement pour fixage pompes taille B sur banc d'essai (réf.
BH 1 688 120 022)

Ø95 mm (réf. BH 1 685 720 060 )

Bride pour pompes PSE... P avec trou Ø107 mm (réf. BH 1 685 720 159 )

Bride de banc d'essai pour pompes PES...MW (MERCEDES, VOLVO etc.) avec trou Ø 68

Bride pour banc d'essai pompes EP/VA...VE...CAV Ø50 mm (réf. BH 1 685 720 062)

Clamp to fix our coupling 9747 on the test bench ( KDEP 1545)

ISO mounting for test bench consisting of bed and 12 nylon bushings with 6 flexible hoses equipped with quick connections on male/female fittings - 20x1,5mm
