Аксессуары для испытательных стендов (1.)

Reinforced quick release connection nozzle holder side

Технические характеристики:
- емкость: 0-30 куб.
- внешний диаметр: 17 мм
- длина: 240 мм

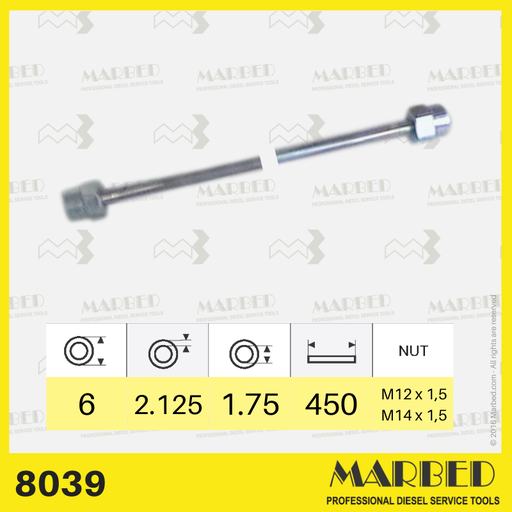

Specifications:
- external diameter: 6 mm
- internal diameter: 1,75 mm
- thickness: 2,125 mm
- length: 450 mm
- nuts: M12x1,5 mm - M14x1,5 mm
Similar to Hartridge AHP133

Similar to Bosch genuine reference 0 986 611 240 (KDEP 2916)

It applies on any test bench for diesel fuel injection pumps.
Combining the Cambox with additional plates and spacers, a complete system is obtained for testing up to 11 types of immersed pumps manufactured by Bosch, Denso and Zexel.
This configuration is supplied in two wooden boxes and includes the following components:

- universal cambox (9562-M1) and spacers (9562-M4, 9562-M5)
- 4 cyl. camshaft 7 mm (9564-A) and 6 mm (9564-B)
- plate for Bosch PFR..1K pumps (9562-A)
- plate for Bosch PFR..1K pumps (9562-B)
- plate for Bosch PFR..2K pumps (9562-C)
- plate for Bosch PFR..3K pumps (9562-D)
- plate for Bosch PFR..4K pumps (9562-E)
- plate for Q-size pumps (9563)
- plate for Stanadyne pumps (9562-M3)
- plate for Zexel PFR..2K pumps (9891)
- plate for Zexel PFR..3K pumps (9892)
- plate for Zexel PFR..4K pumps (9893)
- plate for Nippondenso mini pump 2-3-4 cyl. (9562-M2)
- rod (9562-F, 9562-L, 9562-H) and fuel controller connectors (9562-G, 9562-LB, 9562-I, 9562-R)
- Cambox mounting flange (9478-BXS)
- drive coupling (9576)

Это применимо на любом испытательном стенде для дизельных топливных насосов.
Комбинируя Cambox с дополнительными пластинами и проставками, получается полная система для тестирования до 19 типов погружных насосов производства Bosch, Denso и Zexel.

Specifications:
- external diameter: 6 mm
- internal diameter: 1,5 mm
- thickness: 2,25 mm
- length: 710 mm
- nuts: M12x1,5 mm - M14x1,5 mm
Similar to Hartridge AHP134

Rislan flex.hose with quick connections on male/female fitting 20x1,5

Модульная камера Zexel PFR..K в конфигурации.
Модульная система для испытаний насосов без распределительных валов размера PFR1K .., PFR2K .., PFR3K .. и PFR4K .. производства Bosch.
Распредвал может быть установлен на любом испытательном стенде для дизельных топливных насосов.
Эта конфигурация поставляется в одной деревянной коробке.

Спиральный трос:
Спиральный канат изготовлен из скрученных и спирально намотанных металлических проволок, образующих прочную и гибкую структуру. Часто используется в сочетании со свинцовыми пломбами и плоскогубцами для обеспечения визуальной защиты от несанкционированного вмешательства.

Для предотвращения непреднамеренного вмешательства используются свинцовые пломбы. Эти пломбы, наносимые с помощью щипцов для пломбирования, обеспечивают визуальную гарантию от любых несанкционированных манипуляций и гарантируют целостность выполненной калибровки. Податливость поводка позволяет ему соединяться с тросом, образуя единый и прочный визуальный элемент.

Standard column clamp to fix B pumps on test bench (BH ref. 1 688 120 022)

Ø95 mm (réf. BH 1 685 720 060 )

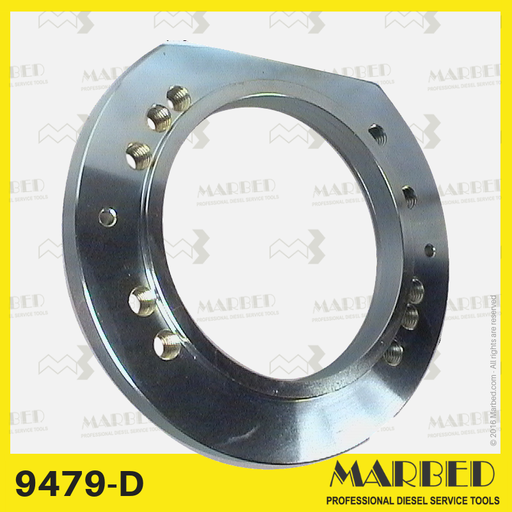

High-precision machined cast iron flange with a 107 mm hub diameter. Compatible with PES..P..RS 192 diesel injection pumps, Bosch 1 685 720 159, and Marbed mounting systems for efficient pump testing and maintenance.

High-precision machined cast iron flange with a 68 mm hub diameter. Compatible with PES..AS 151/155, ..S418, PES..M.., VE..F..L19, PES... MW pumps (MERCEDES, VOLVO etc.) pumps, Bosch 1 685 720 018, and Marbed mounting systems for efficient pump testing and maintenance.

Precision-crafted flange with a 50 mm hub diameter for diesel pump alignment. Compatible with EP / VM, EP / VA, PL 04.. (Mini), NP-VE Zexel, VE..F.., VE..E.., Bosch 1 685 720 062, and the Marbed 9680-A, 9601, and pivotable swivel base Marbed 9260 systems.

Clamp to fix our coupling 9747 on the test bench ( KDEP 1545)
