Specialized Diesel Test Equipment

Sistema modular para probar las bombas sin árbol de levas fabricadas por Zexel, con tamaños:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:

- Universal Cambox (9562-M1) y espaciador (9562-M4 y 9562-M5)

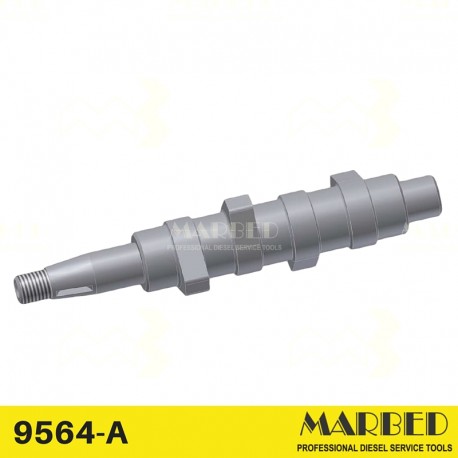

- Árboles de levas de 4 cilindros (9564-A y 9564-E)
- Placa de fijación para Zexel PFR .. 1K (9562-T)
- Placa de fijación para Zexel PFR .. 2K (9891)
- Placa de fijación para Zexel PFR .. 3K (9892)
- Placa de fijación para Zexel PFR .. 4K (9893-D)
- Placa de fijación para Zexel PFR .. 3KD/MD (9562-MD3)
- Placa de fijación para Zexel PFR .. 4KD/MD (9562-MD4)
- Varillas (9562-F y 9562-L) y conector de control de combustible (9562-G, 9562-I, 9562-R y 9562-LB)

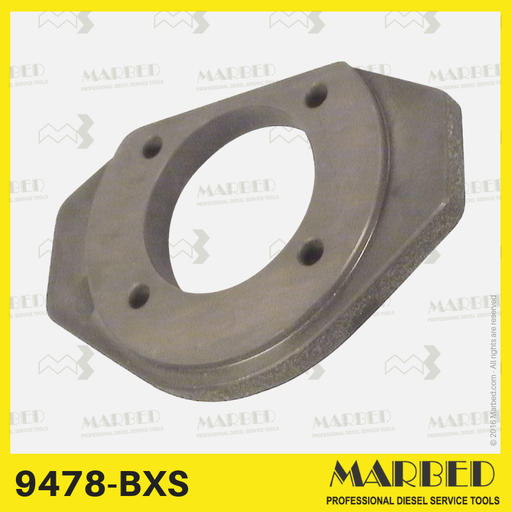

- Brida de montaje de la caja de levas (9478-BXS)

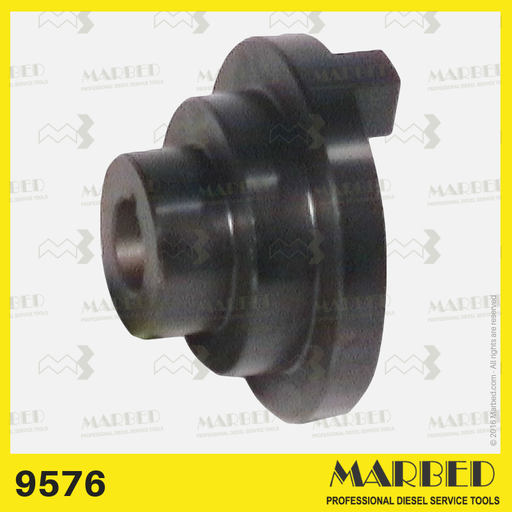

- Acoplamiento de accionamiento (9576)

La unidad de control ERT45R es el núcleo de un sistema de prueba universal diseñado para bombas de inyección diésel controladas electrónicamente, compatible con cualquier banco de pruebas. Este innovador simulador se ha desarrollado a través de una amplia investigación, lo que ha dado como resultado un dispositivo versátil que se puede programar mediante tarjetas inteligentes (tarjetas con microchip). Esta característica se alinea perfectamente con los requisitos operativos modernos.
El ERT45R es una inversión a largo plazo, que permite una fácil expansión a través de una selección de kits de programación disponibles; actualmente hay 21 opciones disponibles. Cada kit incluye una tarjeta de programación (software), un manual de instrucciones detallado con ilustraciones paso a paso, cables de base (de 2 metros de longitud) y cables adaptadores diseñados a medida para conectores de bomba específicos. Con una configuración sencilla, se necesita al menos un kit de programación para la funcionalidad, lo que convierte al ERT45R en una herramienta esencial para los profesionales que buscan mejorar sus capacidades de prueba al tiempo que garantizan flexibilidad y eficiencia en su entorno de trabajo.

Soporte universal para varias bridas, que permiten la sujeción centrada de las bombas de inyección diesel.
La distancia de centrado de 125 mm y la guía de 20 mm (estándar de Bosch) se pueden adaptar a diferentes requisitos, mediante espaciadores de adaptación específicos. Similar a 1 688 010 124

Kit de programación ERT45R para probar las bombas common rail Caterpillar C6.6
El kit incluye:
- tarjeta de programa para permitir que el Simulador ERT45R active las funciones necesarias para probar este tipo de bombas
- Juego de cables adaptadores

Como componente clave del método de prueba ERT45R, el medidor de flujo FL400/A presenta capacidades de medición duales, para monitorear alternativamente el caudal hacia el riel de alta presión y el flujo de retorno.

Sistema modular para probar las bombas sin árbol de levas tamaño PFR1K.., PFR2K.., PFR3K.. y PFR4K.. fabricadas por Zexel.
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:

- Universal Cambox (9562-M1) y espaciador (9562-M4 y 9562-M5)
- Árbol de levas de 4 cilindros (9564-A)
- Placa de fijación para Zexel PFR .. 1K (9562-T)
- Placa de fijación para Zexel PFR .. 2K (9891)
- Placa de fijación para Zexel PFR .. 3K (9892)
- Placa de fijación para Zexel PFR .. 4K (9893)
- Varillas (9562-F y 9562-L) y conector de control de combustible (9562-G,9562-R y 9562-LB)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de accionamiento (9576)

Se aplica en cualquier banco de pruebas para bombas de inyección de combustible diesel.
Combinando el Cambox con placas y espaciadores adicionales, se obtiene un sistema completo para probar hasta 11 tipos de bombas sumergidas fabricadas por Bosch, Denso y Zexel.
Esta configuración se suministra en dos cajas de madera e incluye los siguientes componentes:

- cambox universal (9562-M1) y espaciadores (9562-M4, 9562-M5)
- 4 cil. árbol de levas 7 mm (9564-A) y 6 mm (9564-B)
- placa para bombas Bosch PFR..1K (9562-A)
- placa para bombas Bosch PFR..1K (9562-B)
- placa para bombas Bosch PFR..2K (9562-C)
- placa para bombas Bosch PFR..3K (9562-D)
- placa para bombas Bosch PFR..4K (9562-E)
- placa para bombas tamaño Q (9563)
- placa para bombas Stanadyne (9562-M3)
- placa para bombas Zexel PFR..2K (9891)
- placa para bombas Zexel PFR..3K (9892)
- placa para bombas Zexel PFR..4K (9893)
- placa para bomba mini Nippondenso 2-3-4 cil. (9562-M2)
- conectores de varilla (9562-F, 9562-L, 9562-H) y controlador de combustible (9562-G, 9562-LB, 9562-I, 9562-R)
- Brida de montaje de la caja de levas (9478-BXS)
- acoplamiento de transmisión (9576)

Se aplica en cualquier banco de pruebas para bombas de inyección diesel.
Combinando el Cambox con placas y espaciadores adicionales, se obtiene un sistema completo para probar hasta 19 tipos de bombas sumergidas fabricadas por Bosch, Denso y Zexel.
Esta configuración se suministra en tres cajas de madera e incluye los siguientes componentes:

- cambox universal (9562-M1) y espaciadores (9562-M4, 9562-M5)
- 4 cilindros Árbol de levas 7 mm (9564-A) y 6 mm (9564-B)
- 1 cilindro Árbol de levas (9564-C)
- placa para bombas Bosch PFR..1K (9562-A)
- placa para bombas Bosch PFR..1K (9562-B)
- placa para bombas Bosch PFR..2K (9562-C)
- placa para bombas Bosch PFR..3K (9562-D)
- placa para bombas Bosch PFR..4K (9562-E)
- placa para bombas tamaño Q (9563)
- placa para bombas Stanadyne (9562-M3)
- placa para bombas Zexel PFR..2K (9891)
- placa para bombas Zexel PFR..3K (9892)
- placa para bombas Zexel PFR..4K (9893)
- placa para mini bomba Nippondenso 1 cil. (9562-N)
- placa para bomba mini Nippondenso 2-3-4 cil. (9562-M2)
- conectores de varilla (9562-F, 9562-L, 9562-H) y controlador (9562-F, 9562-L, 9562-H) y controlador de combustible (9562-G, 9562-LB, 9562-I, 9562-R) )
- placa para bombas Yanmar 3 cil (TD9001)
- placa para bombas Yanmar 3 cil (TD9003)
- placa para bombas Yanmar 2 cil (TD9004)
- placa para bombas Bosch PFM..1P (9562-P)
- Brida de montaje de la caja de levas (9478-BXS)
- acoplamiento de transmisión (9576)

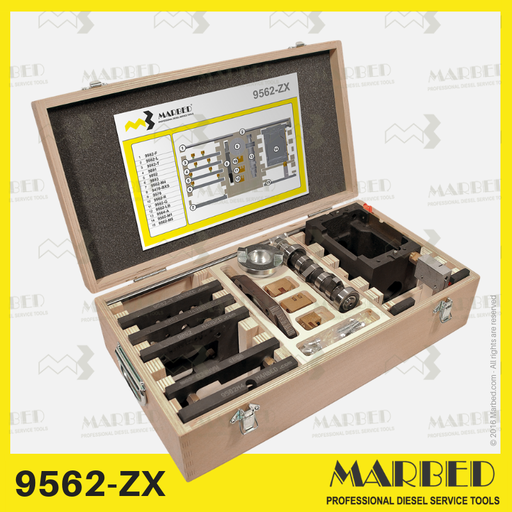

Configuración modular cambox Zexel PFR..K.
Sistema modular para probar las bombas sin árbol de levas de tamaño PFR1K .., PFR2K .., PFR3K .. y PFR4K .. fabricadas por Bosch.
El cambox se puede aplicar en cualquier banco de pruebas para las bombas de inyección de combustible diesel.
Esta configuración se suministra en una caja de madera e incluye los siguientes componentes:
- Cambox universal (9562-M1) y espaciador (9562-M4)
- Árbol de levas de 4 cilindros (9564-A)
- Placa de fijación para Bosch PFR .. 1K (9562-A)
- Placa de fijación para Bosch PFR .. 2K (9562-C)
- Placa de fijación para Bosch PFR .. 3K (9562-D)
- Placa de fijación para Bosch PFR .. 4K (9562-E)
- Varilla (9562-F) y conector de control de combustible (9562-G)
- Brida de montaje de la caja de levas (9478-BXS)
- Acoplamiento de transmisión (9576)

Plate for BOSCH 1 cyl.pump with location clamp for determining the delivery start ratio, with rod guide

Plate for 4 K pump

Plate for 3 K pump

Plate for 2 K pump

Plate for 1 K pump

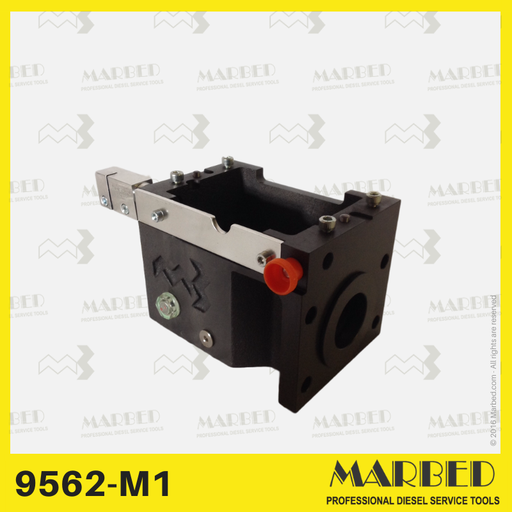

Cambox básico universal para alojar las bombas sin árbol de levas de hasta 4 cilindros, en el banco de pruebas.El cambox debe configurarse correctamente (placa de montaje, espaciador -si es necesario-, árbol de levas, tapón de la palanca de control, varilla deslizante), en función del tipo de bomba a probar.
