Specialized Diesel Test Equipment

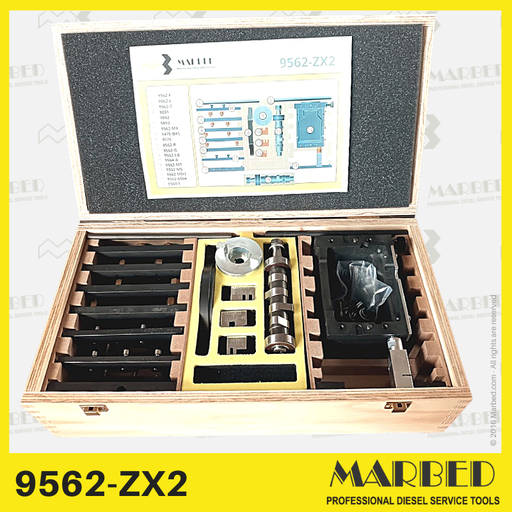

Modular cambox, Zexel PFR..K , Zexel PFR.. KD, Zexel PFR..MD configuration.

Modulares System zum Testen der von Zexel hergestellten nockenwellenlosen Pumpen in den Größen:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
Das Cambox kann auf jedem Prüfstand für Diesel-Einspritzpumpen eingesetzt werden.
Diese Konfiguration wird in einer Holzkiste geliefert und umfasst die folgenden Komponenten:

- Universal Cambox (9562-M1) und Distanzstück (9562-M4 und 9562-M5)
- 4-Zylinder-Nockenwellen (9564-A und 9564-E)
- Befestigungsplatte für Zexel PFR .. 1K (9562-T)
- Befestigungsplatte für Zexel PFR .. 2K (9891)
- Befestigungsplatte für Zexel PFR .. 3K (9892)
- Befestigungsplatte für Zexel PFR .. 4K (9893-D)
- Befestigungsplatte für Zexel PFR .. 3KD/MD (9562-MD3)
- Befestigungsplatte für Zexel PFR .. 4KD/MD (9562-MD4)
- Stangen (9562-F und 9562-L) und Kraftstoffkontrollstecker (9562-G, 9562-I, 9562-R und 9562-LB)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

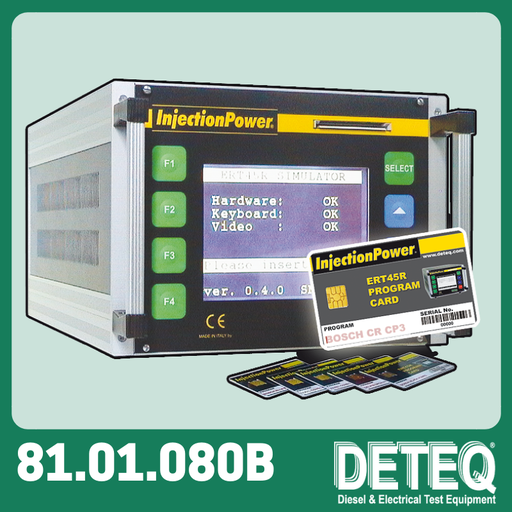

Steuereinheit ERT45R

Die ERT45R-Steuereinheit ist das Herzstück eines universellen Prüfsystems für elektronisch gesteuerte Diesel-Einspritzpumpen, das mit jedem Prüfstand kompatibel ist. Dieser innovative Simulator wurde durch umfangreiche Forschung entwickelt, was zu einem vielseitigen Gerät führte, das über Smartcards (Mikrochipkarten) programmierbar ist. . Diese Funktion passt perfekt zu modernen betrieblichen Anforderungen.
Der ERT45R ist eine langfristige Investition und ermöglicht eine einfache Erweiterung durch eine Auswahl verfügbarer Programmierkits – derzeit sind 21 Optionen verfügbar. Jedes Kit enthält eine Programmierkarte (Software), eine detaillierte Bedienungsanleitung mit Schritt-für-Schritt-Abbildungen und eine Basis Kabel (2 Meter lang) und Adapterkabel, die auf bestimmte Pumpenanschlüsse zugeschnitten sind. Bei einer einfachen Einrichtung ist mindestens ein Programmierkit für die Funktionalität erforderlich, was den ERT45R zu einem unverzichtbaren Werkzeug für Profis macht, die ihre Testmöglichkeiten verbessern und gleichzeitig Flexibilität gewährleisten möchten Effizienz in ihrem Arbeitsumfeld.

ERT45R-Programmiersatz zum Testen von Caterpillar C6.6 Common-Rail-Pumpen

The ERT45R Programming Kit enhances the functionality of the ERT45R control unit, specifically for testing Caterpillar C6.6 and C4.4 common rail pumps.
By leveraging the available features, Diesel Fuel Injection Specialists are equipped to conduct a comprehensive range of tests with confidence, achieving both precision and reliability in evaluating the performance of this type of pumps.
The specialized software together with the cables are crucial for professionals aiming to deliver high-quality service in fuel injection system diagnostics, thereby improving overall operational efficiency.

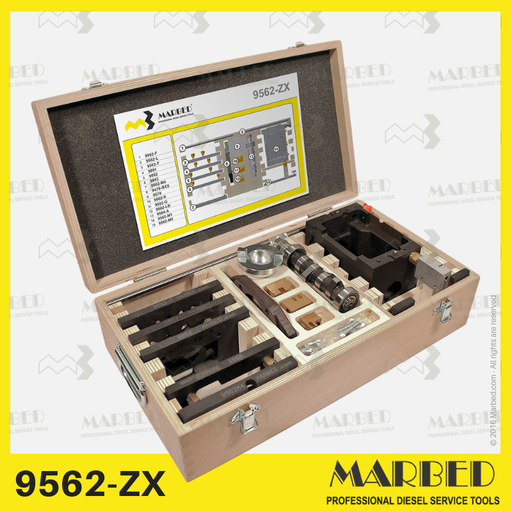

Modulare Cam-Box, Zexel PFR..K Konfiguration.

Modulares System zum Testen der von Zexel hergestellten nockenwellenlosen Pumpen der Größen PFR1K.., PFR2K.., PFR3K.. und PFR4K..
Das Cambox kann auf jedem Prüfstand für Diesel-Einspritzpumpen eingesetzt werden.
Diese Konfiguration wird in einer Holzkiste geliefert und umfasst die folgenden Komponenten:

- Universal Cambox (9562-M1) und Distanzstück (9562-M4 und 9562-M5)
- 4-Zylinder-Nockenwelle (9564-A)
- Befestigungsplatte für Zexel PFR .. 1K (9562-T)
- Befestigungsplatte für Zexel PFR .. 2K (9891)
- Befestigungsplatte für Zexel PFR .. 3K (9892)
- Befestigungsplatte für Zexel PFR .. 4K (9893)
- Stangen (9562-F und 9562-L) und Kraftstoffkontrollstecker (9562-G, 9562-R und 9562-LB)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

Modular system for testing camshaftless pumps. (2 wooden boxes)

Es gilt auf jedem Prüfstand für Diesel-Einspritzpumpen.
Durch die Kombination der Cambox mit zusätzlichen Platten und Abstandshaltern entsteht ein komplettes System zum Testen von bis zu 11 Typen von Tauchpumpen der Hersteller Bosch, Denso und Zexel.
Diese Konfiguration wird in zwei Holzkisten geliefert und umfasst die folgenden Komponenten:

- Universal-Cambox (9562-M1) und Distanzstücke (9562-M4, 9562-M5)
- 4 Zyl. Nockenwelle 7 mm (9564-A) und 6 mm (9564-B)
- Platte für Bosch PFR..1K Pumpen (9562-A)
- Platte für Bosch PFR..1K Pumpen (9562-B)
- Platte für Bosch PFR..2K Pumpen (9562-C)
- Platte für Bosch PFR..3K Pumpen (9562-D)
- Platte für Bosch PFR..4K Pumpen (9562-E)
- Platte für Pumpen der Größe Q (9563)
- Platte für Stanadyne-Pumpen (9562-M3)
- Platte für Zexel PFR..2K Pumpen (9891)
- Platte für Zexel PFR..3K Pumpen (9892)
- Platte für Zexel PFR..4K Pumpen (9893)
- Platte für Nippondenso Minipumpe 2-3-4 Zyl. (9562-M2)
- Stange (9562-F, 9562-L, 9562-H) und Kraftstoffregleranschlüsse (9562-G, 9562-LB, 9562-I, 9562-R)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

Baukastensystem zur Prüfung nockenwellenloser Pumpen. (3 Holzkisten)

Sie gilt für jeden Prüfstand für Dieseleinspritzpumpen.
Durch die Kombination der Cambox mit zusätzlichen Platten und Distanzstücken wird ein komplettes System zum Testen von bis zu 19 Arten von Tauchpumpen von Bosch, Denso und Zexel erhalten.
Diese Konfiguration wird in drei Holzkisten geliefert und umfasst die folgenden Komponenten:

- Universal-Cambox (9562-M1) und Distanzstücke (9562-M4, 9562-M5)
- 4 Zylinder Nockenwelle 7 mm (9564-A) und 6 mm (9564-B)
- 1 Zyl. Nockenwelle (9564-C)
- Platte für Bosch PFR..1K Pumpen (9562-A)
- Platte für Bosch PFR..1K Pumpen (9562-B)
- Platte für Bosch PFR..2K Pumpen (9562-C)
- Platte für Bosch PFR..3K Pumpen (9562-D)
- Platte für Bosch PFR..4K Pumpen (9562-E)
- Platte für Pumpen der Größe Q (9563)
- Platte für Stanadyne-Pumpen (9562-M3)
- Platte für Zexel PFR..2K Pumpen (9891)
- Platte für Zexel PFR..3K Pumpen (9892)
- Platte für Zexel PFR..4K Pumpen (9893)
- Platte für Nippondenso Minipumpe 1 Zyl. (9562-N)
- Platte für Nippondenso Minipumpe 2-3-4 Zyl. (9562-M2)
- Stange (9562-F, 9562-L, 9562-H) und Regler (9562-F, 9562-L, 9562-H) und Kraftstoffregleranschlüsse (9562-G, 9562-LB, 9562-I, 9562-R). )
- Platte für Yanmar 3-Ziler-Pumpen (TD9001)
- Platte für Yanmar 3-Ziler-Pumpen (TD9003)
- Platte für Yanmar 2-Ziler-Pumpen (TD9004)
- Platte für Bosch PFM..1P Pumpen (9562-P)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

Modulare Cambox, Bosch PFR..K Konfiguration.

Modulare Cambox Zexel PFR..K Konfiguration.
Modulares System zum Testen der von Bosch hergestellten Nockenwellenpumpen PFR1K .., PFR2K .., PFR3K .. und PFR4K ..
Die Cambox kann auf jedem Prüfstand für Dieseleinspritzpumpen eingesetzt werden.
Diese Konfiguration wird in einer Holzkiste geliefert und umfasst die folgenden Komponenten:

- Universal Cambox (9562-M1) und Distanzstück (9562-M4)
- 4-Zylinder-Nockenwelle (9564-A)
- Befestigungsplatte für Bosch PFR .. 1K (9562-A)
- Befestigungsplatte für Bosch PFR .. 2K (9562-C)
- Befestigungsplatte für Bosch PFR .. 3K (9562-D)
- Befestigungsplatte für Bosch PFR .. 4K (9562-E)
- Stange (9562-F) und Kraftstoffkontrollstecker (9562-G)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

[9562-M1] Universelle Basis-Cambox zum Aufnehmen der nockenwellenlosen Pumpen mit bis zu 4 Zylindern auf dem Prüfstand.Die Cambox sollte entsprechend dem zu testenden Pumpentyp richtig konfiguriert sein (Montageplatte, Distanzstück, Nockenwelle, Steuerhebelstecker, Gleitstange).

Universelle Basis-Cambox zum Aufnehmen der nockenwellenlosen Pumpen mit bis zu 4 Zylindern auf dem Prüfstand.Die Cambox sollte entsprechend dem zu testenden Pumpentyp richtig konfiguriert sein (Montageplatte, Distanzstück, Nockenwelle, Steuerhebelstecker, Gleitstange).

Cambox universal base to house camshaftless pumps up to 4 cylinders on the test bench.
The cambox must be configured correctly (mounting plate, thickness - if required -, camshaft, control lever connection, sliding rod), depending on the type of pump to be tested.
