Sistema modulare per il collaudo delle pompe senza albero a camme prodotte da Zexel, con dimensioni:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
Il cambox può essere applicato su qualsiasi banco prova per le pompe di iniezione del gasolio.
Questa configurazione viene fornita in una scatola di legno e include i seguenti componenti:

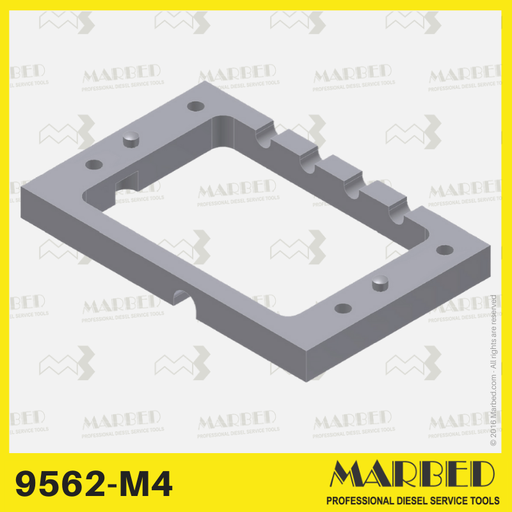

- Cambox universale (9562-M1) e distanziatore (9562-M4 e 9562-M5)
- 4 alberi a camme cilindrici (9564-A e 9564-E)
- Piastra di fissaggio per Zexel PFR.. 1K (9562-T)
- Piastra di fissaggio per Zexel PFR.. 2K (9891)
- Piastra di fissaggio per Zexel PFR.. 3K (9892)
- Piastra di fissaggio per Zexel PFR.. 4K (9893-D)
- Piastra di fissaggio per Zexel PFR .. 3KD/MD (9562-MD3)
- Piastra di fissaggio per Zexel PFR .. 4KD/MD (9562-MD4)
- Aste (9562-F e 9562-L) e connettore controllo carburante (9562-G, 9562-I, 9562-R e 9562-LB)

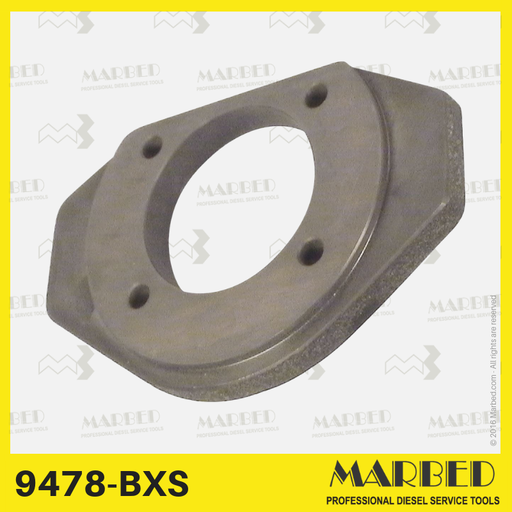

- Flangia di montaggio cambox (9478-BXS)

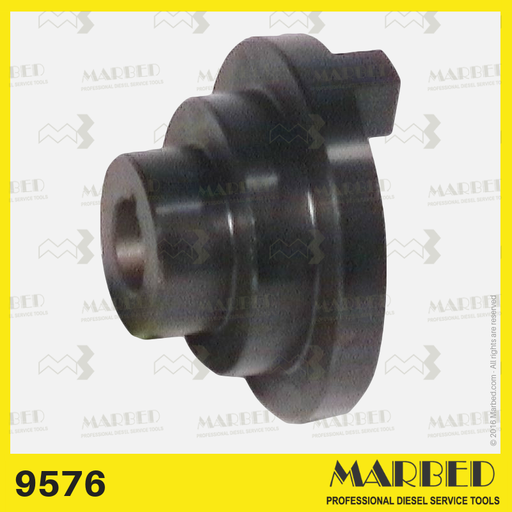

- Giunto di trasmissione (9576)

L'unità di controllo ERT45R è il cuore di un sistema di test universale progettato per pompe di iniezione diesel a controllo elettronico, compatibile con qualsiasi banco di prova. Questo innovativo simulatore è stato sviluppato attraverso ricerche approfondite, risultando in un dispositivo versatile programmabile tramite smartcard (schede a microchip). Questa funzionalità si allinea perfettamente con i moderni requisiti operativi.
L'ERT45R è un investimento a lungo termine, che consente una facile espansione attraverso una selezione di kit di programmazione disponibili: attualmente sono disponibili 21 opzioni. Ciascun kit include una scheda di programmazione (software), un manuale di istruzioni dettagliato con illustrazioni dettagliate, base cavi (2 metri di lunghezza) e cavi adattatori su misura per connettori specifici della pompa. Con una configurazione semplice, per la funzionalità è necessario almeno un kit di programmazione, rendendo l'ERT45R uno strumento essenziale per i professionisti che desiderano migliorare le proprie capacità di test garantendo al contempo flessibilità e. efficienza nel loro ambiente di lavoro.

Staffa di bloccaggio universale per il fissaggio di diverse flange che consente il bloccaggio centrato delle pompe di iniezione diesel flangiate.
L'altezza di centraggio di 125 mm e la guida di 20 mm (standard Bosch) possono essere adattate alle diverse esigenze, tramite i distanziali di adattamento appropriati.

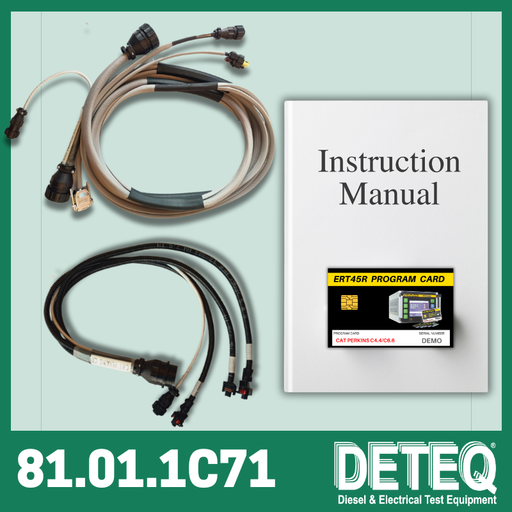

KIT DI PROGRAMMAZIONE PER POMPE CATERPILLAR C6.6
Articoli inclusi:
- Carta di programmazione la quale permette al Simulatore ERT45R di attuare le necessarie funzioni per provare questo tipo di pompa
- Set di cavi di collegamento
- Manuale d'uso

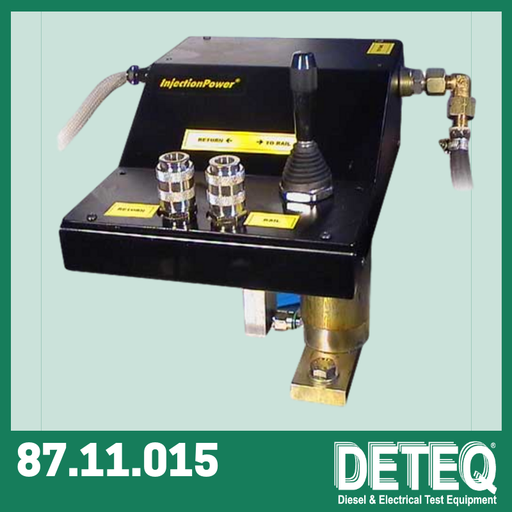

Come componente chiave del metodo di prova ERT45R, il misuratore di portata FL400/A è dotato di doppie capacità di misurazione, per monitorare alternativamente la portata verso il rail ad alta pressione e il flusso di ritorno.

Sistema modulare per testare le pompe senza albero a camme PFR1K.., PFR2K.., PFR3K.. e PFR4K.. prodotte da Zexel.
Il cambox può essere applicato su qualsiasi banco prova per le pompe di iniezione del gasolio.
Questa configurazione viene fornita in una scatola di legno e include i seguenti componenti:

- Cambox universale (9562-M1) e distanziatore (9562-M4 e 9562-M5)
- 4 cilindri albero a camme (9564-A)
- Piastra di fissaggio per Zexel PFR.. 1K (9562-T)
- Piastra di fissaggio per Zexel PFR.. 2K (9891)
- Piastra di fissaggio per Zexel PFR.. 3K (9892)
- Piastra di fissaggio per Zexel PFR.. 4K (9893)
- Aste (9562-F e 9562-L) e connettore controllo carburante (9562-G,9562-R e 9562-LB)
- Flangia di montaggio cambox (9478-BXS)
- Giunto di trasmissione (9576)

It applies on any test bench for diesel fuel injection pumps.
Combining the Cambox with additional plates and spacers, a complete system is obtained for testing up to 11 types of immersed pumps manufactured by Bosch, Denso and Zexel.
This configuration is supplied in two wooden boxes and includes the following components:

- universal cambox (9562-M1) and spacers (9562-M4, 9562-M5)
- 4 cyl. camshaft 7 mm (9564-A) and 6 mm (9564-B)
- plate for Bosch PFR..1K pumps (9562-A)
- plate for Bosch PFR..1K pumps (9562-B)
- plate for Bosch PFR..2K pumps (9562-C)
- plate for Bosch PFR..3K pumps (9562-D)
- plate for Bosch PFR..4K pumps (9562-E)
- plate for Q-size pumps (9563)
- plate for Stanadyne pumps (9562-M3)
- plate for Zexel PFR..2K pumps (9891)
- plate for Zexel PFR..3K pumps (9892)
- plate for Zexel PFR..4K pumps (9893)
- plate for Nippondenso mini pump 2-3-4 cyl. (9562-M2)
- rod (9562-F, 9562-L, 9562-H) and fuel controller connectors (9562-G, 9562-LB, 9562-I, 9562-R)
- Cambox mounting flange (9478-BXS)
- drive coupling (9576)

Si applica a qualsiasi banco di prova per pompe di iniezione diesel.
Combinando il Cambox con piastre e distanziatori aggiuntivi, si ottiene un sistema completo per testare fino a 19 tipi di pompe immerse prodotte da Bosch, Denso e Zexel.
Questa configurazione viene fornita in tre scatole di legno e include i seguenti componenti:

- cambox universale (9562-M1) e distanziali (9562-M4, 9562-M5)
- 4 cilindri Albero a camme 7 mm (9564-A) e 6 mm (9564-B)
- Albero a camme 1 cilindro (9564-C)
- piastra per pompe Bosch PFR..1K (9562-A)
- piastra per pompe Bosch PFR..1K (9562-B)
- piastra per pompe Bosch PFR..2K (9562-C)
- piastra per pompe Bosch PFR..3K (9562-D)
- piastra per pompe Bosch PFR..4K (9562-E)
- piastra per pompe taglia Q (9563)
- piastra per pompe Stanadyne (9562-M3)
- piastra per pompe Zexel PFR..2K (9891)
- piastra per pompe Zexel PFR..3K (9892)
- piastra per pompe Zexel PFR..4K (9893)
- piastra per minipompa Nippondenso 1 cil. (9562-N)
- piastra per minipompa Nippondenso 2-3-4 cil. (9562-M2)
- connettori asta (9562-F, 9562-L, 9562-H) e controller (9562-F, 9562-L, 9562-H) e controller carburante (9562-G, 9562-LB, 9562-I, 9562-R )
- piastra per pompe Yanmar 3 cil (TD9001)
- piastra per pompe Yanmar 3 cil (TD9003)
- piastra per pompe Yanmar 2 cil (TD9004)
- piastra per pompe Bosch PFM..1P (9562-P)
- Flangia di montaggio cambox (9478-BXS)
- giunto di trasmissione (9576)

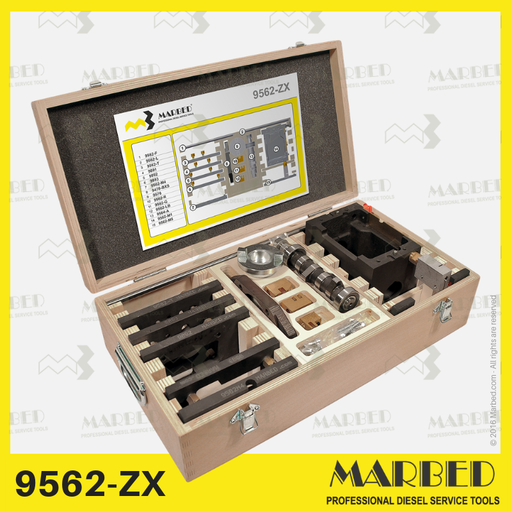

Configurazione Cambox modulare Zexel PFR..K.
Sistema modulare per il collaudo delle pompe affogate (senza albero a camme) di dimensioni PFR1K .., PFR2K .., PFR3K .. e PFR4K .. prodotte da Bosch.
La cambox può essere applicata su qualsiasi banco prova per le pompe di iniezione del carburante diesel.
Questa configurazione viene fornita in una scatola di legno e include i seguenti componenti:

- Cambox universale (9562-M1) e distanziatore (9562-M4)
- 4 cilindri albero a camme (9564-A)
- Piastra di fissaggio per Bosch PFR.. 1K (9562-A)
- Piastra di fissaggio per Bosch PFR.. 2K (9562-C)
- Piastra di fissaggio per Bosch PFR.. 3K (9562-D)
- Piastra di fissaggio per Bosch PFR.. 4K (9562-E)
- Asta (9562-F) e connettore controllo carburante (9562-G)
- Flangia di montaggio cambox (9478-BXS)
- Giunto di trasmissione (9576)

Plate for BOSCH 1 cyl.pump with location clamp for determining the delivery start ratio, with rod guide

Piastra pompa 4K

Piastra per pompa 3 K

Piastra per pompa 2 K

Plate for 1 K pump

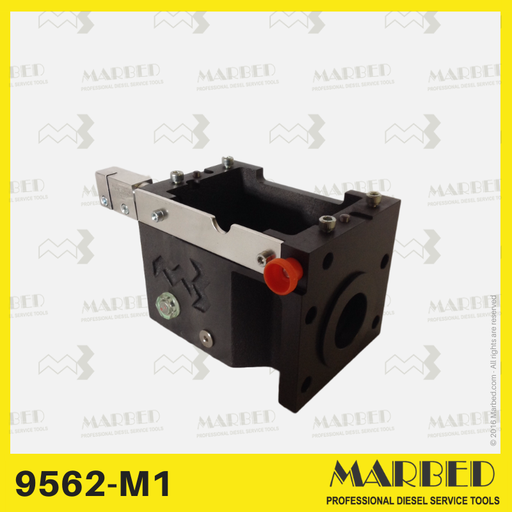

Cambox base universale per l'alloggiamento delle pompe senza albero a camme fino a 4 cilindri, sul banco prova.
Il cambox deve essere opportunamente configurato (piastra di montaggio, distanziale se necessario, albero a camme, tappo leva comando, asta scorrevole), in funzione del tipo di pompa da testare.
