Комплекты и пакеты

Modular system for testing the camshaftless pumps manufactured by Zexel, with sizes:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
The cambox can be applied on any test bench for the diesel fuel injection pumps.
This configuration is supplied in one wooden box and includes the following components:

- Universal Cambox (9562-M1) and spacer (9562-M4 and 9562-M5)
- 4 cyl camshafts (9564-A and 9564-E)
- Fixing plate for Zexel PFR .. 1K (9562-T)
- Fixing plate for Zexel PFR .. 2K (9891)
- Fixing plate for Zexel PFR .. 3K (9892)
- Fixing plate for Zexel PFR .. 4K (9893-D)
- Fixing plate for Zexel PFR .. 3KD/MD (9562-MD3)
- Fixing plate for Zexel PFR .. 4KD/MD (9562-MD4)
- Rods (9562-F and 9562-L) and fuel control connector (9562-G, 9562-I, 9562-R and 9562-LB )
- Cambox mounting flange (9478-BXS)
- Drive coupling (9576)

Фланец 8155-E гарантирует центрированный зажим большинства насосов CR (Bosch CP1, CP3, CP4, Delphi, Denso, VDO) на любом испытательном стенде.
Фланец оснащен 4 редукционными кольцами для установки на втулки диаметром 50, 60, 68, 80 мм, а также насосами CP1K.
Для фланца требуется универсальная люлька 9680-A или аналогичная.

Tool box for assembly, disassembly and timing of CAV DPC pumps (17 particulars).

Tool box for disassembly and eassembly of PES…M BOSCH pumps and PES…RSF…Mercedes.
The set is supplied without the reamer 9333 because discontinued.

Tool box for assembly and disassembly of CAV rotary pumps.
(17 items - 24 particulars)

Size A in-line fuel injection pump service tools panel

Модульная система для испытаний насосов без распределительных валов размера PFR1K .., PFR2K .., PFR3K .. и PFR4K .. производства Zexel.
Распредвал может быть установлен на любом испытательном стенде для дизельных топливных насосов.
Эта конфигурация поставляется в одной деревянной коробке.

Tools kit for RQV-RSV pumps testing

Toolset for CP3 pumps. The following tools are included:
8133 - Clamping tool set for the pumping elements
8171 - Set of 6 sealing ring inserters
8172 - Puller for the shaft sealing ring (25mm)
8173 - Set of 7 O-ring inserters

Special tool for the disassembly and the aligned mounting of the nozzle and for preserving the pins from breaking during the rotation of the nozzle nut.
The tool is equipped with analogic gauge for the reference of the force applied on the injector body.
Similar to 0 986 610 130

Ready for external lubrication by oil.

Этот комплексный набор сочетает в себе мощность нашего 20-тонного ручного пресса 9376-D с тремя универсальными формовочными комплектами, предоставляя вам идеальное решение для ваших нужд по ремонту труб.
Независимо от того, имеете ли вы дело с традиционными впрысковыми трубами или трубами Common Rail, этот комплект гарантирует, что в вашем распоряжении будут нужные инструменты.
Вес: около 42 кг
Размеры: 40x30x56 см.

Toolset for the manual grinding and lapping of the ball seat on Bosch CRI and CRIN valves.

Tool box for timing of BOSCH-PDM1Q60F V pump on Focs engine

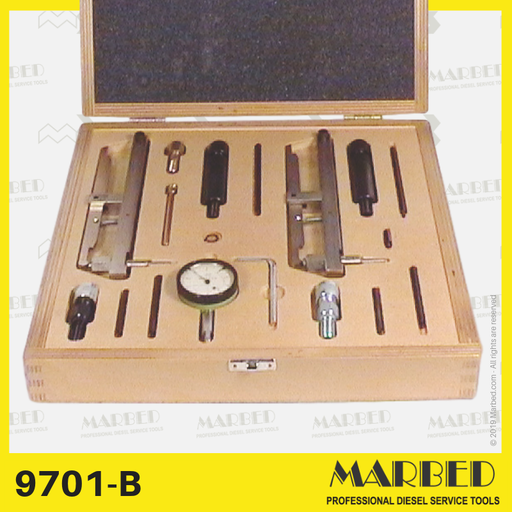

Extended configuration of special holders, probes and comparator (in wooden case) for the phasing of the Bosch VE rotary pumps.

It applies on any test bench for diesel fuel injection pumps.

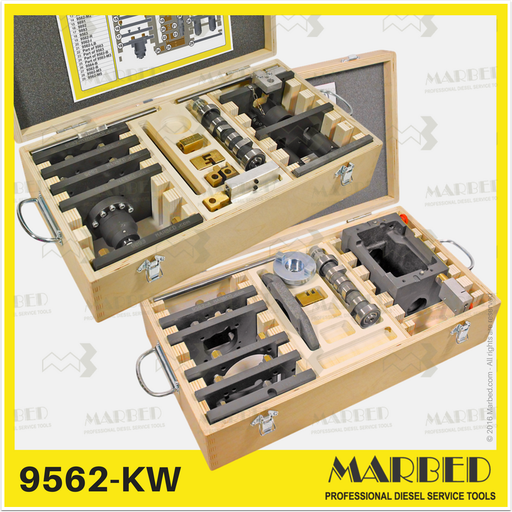

Combining the Cambox with additional plates and spacers, a complete system is obtained for testing up to 11 types of immersed pumps manufactured by Bosch, Denso and Zexel.
This configuration is supplied in two wooden boxes and includes the following components:

- universal cambox (9562-M1) and spacers (9562-M4, 9562-M5)
- 4 cyl. camshaft 7 mm (9564-A) and 6 mm (9564-B)
- plate for Bosch PFR..1K pumps (9562-A)
- plate for Bosch PFR..1K pumps (9562-B)
- plate for Bosch PFR..2K pumps (9562-C)
- plate for Bosch PFR..3K pumps (9562-D)
- plate for Bosch PFR..4K pumps (9562-E)
- plate for Q-size pumps (9563)
- plate for Stanadyne pumps (9562-M3)
- plate for Zexel PFR..2K pumps (9891)
- plate for Zexel PFR..3K pumps (9892)
- plate for Zexel PFR..4K pumps (9893)
- plate for Nippondenso mini pump 2-3-4 cyl. (9562-M2)
- rod (9562-F, 9562-L, 9562-H) and fuel controller connectors (9562-G, 9562-LB, 9562-I, 9562-R)
- Cambox mounting flange (9478-BXS)
- drive coupling (9576)

Манометрическая сборка для стендовых испытаний LDA. Гармонизированный манометр 0-2,5, ударопрочный с механикой из нержавеющей стали.

Это применимо на любом испытательном стенде для дизельных топливных насосов.
Комбинируя Cambox с дополнительными пластинами и проставками, получается полная система для тестирования до 19 типов погружных насосов производства Bosch, Denso и Zexel.

Box complete with universal comparator support to take dimension of rod stroke on pumps on line BOSCH P,P7100,8500,A,B,BV,BOSCH MW,M,RSF ando so on
