Unit Kontrol ERT45R adalah inti dari sistem pengujian universal yang dirancang untuk pompa injeksi diesel yang dikontrol secara elektronik, kompatibel dengan semua meja pengujian. Simulator inovatif ini telah dikembangkan melalui penelitian ekstensif, menghasilkan perangkat serbaguna yang dapat diprogram melalui kartu pintar (kartu microchip). . Fitur ini selaras dengan kebutuhan operasional modern.
ERT45R adalah investasi jangka panjang, memungkinkan perluasan yang mudah melalui pilihan kit pemrograman yang tersedia—21 opsi saat ini tersedia. Setiap kit mencakup kartu pemrograman (perangkat lunak), instruksi manual terperinci dengan ilustrasi langkah demi langkah, dasar kabel (panjang 2 meter), dan kabel adaptor yang disesuaikan untuk konektor pompa tertentu. Dengan pengaturan yang mudah, setidaknya satu kit pemrograman diperlukan untuk fungsionalitas, menjadikan ERT45R alat penting bagi para profesional yang ingin meningkatkan kemampuan pengujian mereka sekaligus memastikan fleksibilitas dan efisiensi di lingkungan kerja mereka.

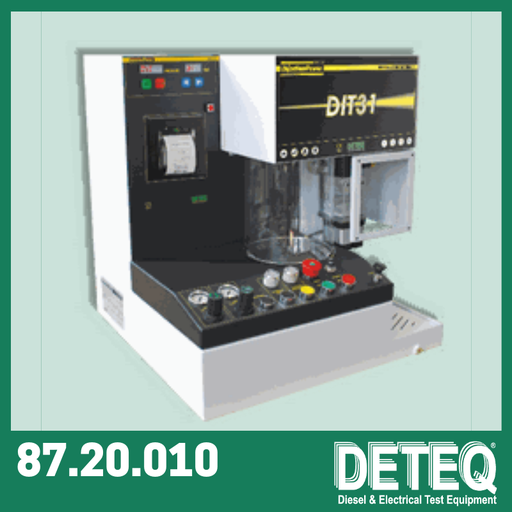

Bangku uji DIT31 adalah solusi modular untuk menguji injektor common rail (diperlukan unit pemicu TC38 tambahan) serta injektor diesel konvensional dan 2 tahap (pegas ganda).
Teknologi yang diterapkan memungkinkan parameter pengujian ditentukan dengan andal pada setiap injeksi, dengan presisi dan resolusi yang lebih besar daripada menggunakan rata-rata siklus pengujian yang panjang untuk mengumpulkan jumlah bahan bakar yang terukur.

Fitur utama:
- Tangki utama 3 lt. dengan filter 15 mikron
- Wadah terpisah untuk pengumpulan cairan yang terkontaminasi
- Ruang atomisasi besar dengan ekstraksi asap dan lampu halogen
- Unit pompa yang dioperasikan dengan pneumatik, versi standar cocok hingga 1400 BAR (diperlukan udara bertekanan 8-10 BAR). Versi khusus dapat dipasang sebagai opsional untuk menghasilkan lebih banyak tekanan dan aliran.
- Wakil pneumatik untuk penjepitan otomatis injektor
- Manometer digital dengan pilihan skala pembacaan (BAR/PSI)
- Printer untuk menghasilkan laporan pengujian
- Program untuk injektor konvensional: (1) pengukuran NOP (tekanan bukaan nozzle) dan perhitungan waktu kebocoran balik.
- Program untuk injektor pegas ganda: (2) pengukuran NOP1 (tahap pertama) dan NOP2 (tahap kedua), penghitungan waktu kebocoran balik dan penentuan faktor K.
- 2 program untuk injektor common rail: (3) identifikasi aliran balik (waktu kebocoran), (4) penundaan pembukaan, waktu injeksi dan jumlah bahan bakar yang diinjeksikan (dp).
- Garansi 24 bulan. Manual pengguna dan servis dalam bahasa Inggris.

Adapter cable for BMW 318 pumps, fitted with test data ( BH 0 986 612 443)

Adapter cable for Ford pumps BH VE (BH ref. 0 986 612 446)

Tests and ohmic measurements should be obtained with a multimeter, to be used in conjuction with OTA.
The measuring point are fixed, so that the operator has the hands free.
The combination of the electric contacts is obtained by easily rotating the two knobs, like a game.
Function similar to Bosch 0 986 611 929.

Adapter cable for Bosch rotary pumps VE..L 585, VE..R 635 (Fiat, Alfa, Lancia, Chrysler), VE..L 715, VE..L 736 (Nissan) (BH ref. 0 986 612 442), fitted with test data

Adapter cable for BH pumps VE..L460, VE..L460-1, VE..L460-2, VE..R530, VE..R530-1 (Audi) - 0 986 612 440, fitted with test data

Adapter cable for BH (VW) rotary pumps, fitted with test data (BH 0 986 612 444)

Adapter cable for BH pumps VE..R 510, VE..R510-1, VE..R 590, VE..R 600, VE..R 638, VE..R 640, VE..R 650, VE..L550, VE..L 650, VE..L 649 (Audi - Volkswagen - Volvo) - 0 986 612 439, fitted with test data

Similar to Bosch reference 0 986 612 430 - KDEP 1865/1.

The ERT45R Programming Kit enhances the functionality of the ERT45R control unit, specifically for testing Caterpillar C6.6 and C4.4 common rail pumps.
By leveraging the available features, Diesel Fuel Injection Specialists are equipped to conduct a comprehensive range of tests with confidence, achieving both precision and reliability in evaluating the performance of this type of pumps.
The specialized software together with the cables are crucial for professionals aiming to deliver high-quality service in fuel injection system diagnostics, thereby improving overall operational efficiency.

Set of tools for the installation of the test bench for industrial pumps: C/rail DENSO HP0 NE SENSOR flanged pump (094000-0342) and BOSCH C/rail CP2 pumps.
Universal Test Bench crandle
Sensor holder
Coupling with reference notch cone 30
Universal mounting flange complete with O-ring

Set of tools for the installation of the test bench for C/rail pumpsDENSO HP0 G Sensor (094000-480) and NE 2 Sensor (094000-0240):
Pair of supports H=75 mm with adapter plate
Adapters plate for RPM sensor
Coupling reference notch cone 25

Set of hydraulic connections for CATERPILLAR C6.6 pumps

Items included:
- Backflow by-pass set for CP2/HP0 pumps(**)
- Test pipes with propers adapters fittings for CP2/HP0 pumps
- External flowmeter for common-rail Hevy-Duty pumps

(**) This item is strictly required as the feeding capacity of the test bench's pump is not enough to ensure the correct feeding of low pressure (440 liters / hour)

The kit includes:
- program card to allow the ERT45R Simulator to actuate the necessary functions to test this type of pumps
- Set of cables for C/rail DENSO HP0 pumps: NE Sensor flanged (094000-0342) and NE with 2 sensors (094000-0240).
- Set of cables for C/rail DENSO HP0 pumps G Sensor (094000-480)
- Illustrated step-by-step instructions manual
