Modulares System zum Testen der von Zexel hergestellten nockenwellenlosen Pumpen in den Größen:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
Das Cambox kann auf jedem Prüfstand für Diesel-Einspritzpumpen eingesetzt werden.
Diese Konfiguration wird in einer Holzkiste geliefert und umfasst die folgenden Komponenten:

- Universal Cambox (9562-M1) und Distanzstück (9562-M4 und 9562-M5)
- 4-Zylinder-Nockenwellen (9564-A und 9564-E)
- Befestigungsplatte für Zexel PFR .. 1K (9562-T)
- Befestigungsplatte für Zexel PFR .. 2K (9891)
- Befestigungsplatte für Zexel PFR .. 3K (9892)
- Befestigungsplatte für Zexel PFR .. 4K (9893-D)
- Befestigungsplatte für Zexel PFR .. 3KD/MD (9562-MD3)
- Befestigungsplatte für Zexel PFR .. 4KD/MD (9562-MD4)
- Stangen (9562-F und 9562-L) und Kraftstoffkontrollstecker (9562-G, 9562-I, 9562-R und 9562-LB)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

Die ERT45R-Steuereinheit ist das Herzstück eines universellen Prüfsystems für elektronisch gesteuerte Diesel-Einspritzpumpen, das mit jedem Prüfstand kompatibel ist. Dieser innovative Simulator wurde durch umfangreiche Forschung entwickelt, was zu einem vielseitigen Gerät führte, das über Smartcards (Mikrochipkarten) programmierbar ist. . Diese Funktion passt perfekt zu modernen betrieblichen Anforderungen.
Der ERT45R ist eine langfristige Investition und ermöglicht eine einfache Erweiterung durch eine Auswahl verfügbarer Programmierkits – derzeit sind 21 Optionen verfügbar. Jedes Kit enthält eine Programmierkarte (Software), eine detaillierte Bedienungsanleitung mit Schritt-für-Schritt-Abbildungen und eine Basis Kabel (2 Meter lang) und Adapterkabel, die auf bestimmte Pumpenanschlüsse zugeschnitten sind. Bei einer einfachen Einrichtung ist mindestens ein Programmierkit für die Funktionalität erforderlich, was den ERT45R zu einem unverzichtbaren Werkzeug für Profis macht, die ihre Testmöglichkeiten verbessern und gleichzeitig Flexibilität gewährleisten möchten Effizienz in ihrem Arbeitsumfeld.

High accuracy electronic tool to test and trig the electromagnetic actuator of Bosch CRI and CRIN injectors and automatically relief the ball lift for the 3rd stage repair.

Der Flansch 8155-E gewährleistet die zentrierte Klemmung der meisten CR-Pumpen (Bosch CP1, CP3, CP4, Delphi, Denso, VDO) auf jedem Prüfstand.
Der Flansch ist mit 4 Reduzierringen für die Nabendurchmesser 50, 60, 68 und 80 mm sowie für CP1K-Pumpen ausgestattet.
Für den Flansch ist eine Universalhalterung 9680-A oder Ähnliches erforderlich.

Swivel vice for Common-rail pumps

Universal clamping bracket to hold several flanges allowing the centered clamping of flanged diesel injection pumps.
The 125 mm centering height and 20mm guide (Bosch standard) can be adapted to different requirements, by the proper adapting spacers.

Tests und ohmsche Messungen sollten mit einem Multimeter durchgeführt werden, um in Verbindung mit OTA verwendet zu werden.
Die Messpunkte sind fixiert, so dass der Bediener die Hände frei hat.
Die Kombination der elektrischen Kontakte wird durch einfaches Drehen der beiden Knöpfe wie bei einem Spiel erzielt.
Funktion ähnlich Bosch 0 986 611 929.

Der Flansch 9478-V4 gewährleistet die zentrierte Klemmung der Denso ECD-V4-Dieseleinspritzpumpen auf jedem Prüfstand.
Der Flansch erfordert eine 9680-A-Universalhalterung oder ähnliches.

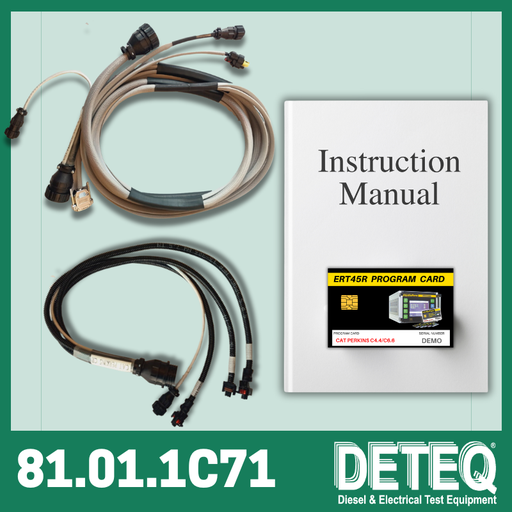

The ERT45R Programming Kit enhances the functionality of the ERT45R control unit, specifically for testing Caterpillar C6.6 and C4.4 common rail pumps.
By leveraging the available features, Diesel Fuel Injection Specialists are equipped to conduct a comprehensive range of tests with confidence, achieving both precision and reliability in evaluating the performance of this type of pumps.
The specialized software together with the cables are crucial for professionals aiming to deliver high-quality service in fuel injection system diagnostics, thereby improving overall operational efficiency.

Das Kit beinhaltet:
- Programmierkarte, mit der der Simulator ERT45R die zum Testen dieses Pumpentyps erforderlichen Funktionen auslösen kann.
- Grundkabel (2 mt. Länge)
- Adapterkabel
- Injektor mit Hubsensor
- Wartungsanleitung mit schrittweise bebilderten Anweisungen

Kit zum Testen von rotierenden Denso ECD-V3 / V4-Pumpen. Das Kit enthält:
- Programmierkarte, mit der der Simulator ERT45R die zum Testen dieses Pumpentyps erforderlichen Funktionen auslösen kann.
- Grundkabel (2 mt. Länge)
- Adapterkabel
- Wartungsanleitung mit schrittweise bebilderten Anweisungen
- Anmeldeformular zum Erhalt des Prüfplans für die Kalibrierung von EDC-V3 / V4-Pumpen. Die verfügbaren Testdaten werden nach Annahme der Lizenzvereinbarung separat kostenlos zur Verfügung gestellt.

Das Kit beinhaltet:
- Programmierkarte, mit der der Simulator ERT45R die zum Testen dieses Pumpentyps erforderlichen Funktionen auslösen kann.
- Grundkabel (2 mt. Länge)
- Adapterkabel
- Wartungsanleitung mit schrittweise bebilderten Anweisungen
- Anmeldeformular zum Erhalt des Prüfplans für die Kalibrierung von EDC-V5-Pumpen. Die verfügbaren Testdaten werden nach Annahme der Lizenzvereinbarung separat kostenlos zur Verfügung gestellt.

Das Kit beinhaltet:
- Programmierung einer Smartcard, mit der der ERT45R-Simulator die erforderlichen Funktionen zum Testen dieses Pumpentyps auslösen kann
- Basiskabel (2 m Länge)
- Adapterkabel 81.02.434 (ähnlich Bosch 0986612434). Weitere Kabel sind auf Anfrage erhältlich
- Illustrierte Schritt-für-Schritt-Anleitung
- Testen Sie die Daten, um die Pumpen zu kalibrieren, die an das Adapterkabel 81.02.434 angeschlossen werden können

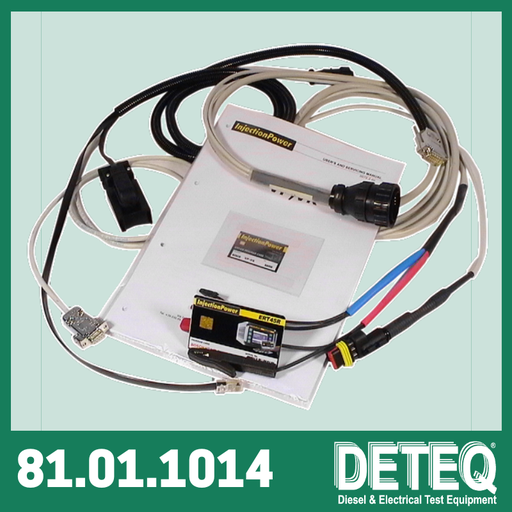

Entfesseln Sie das volle Potenzial des Simulators ERT45R zur Prüfung von Bosch VP44- und VR30-Dieseleinspritzpumpen auf jedem Prüfstand mit diesem umfassenden Kit. Es enthält alle Komponenten, die Sie für einen reibungslosen Betrieb benötigen:
- Programmierkarte zur Aktivierung der notwendigen Funktionen der ERT45R-Steuereinheit.
- Basiskabel (2 Meter Länge) für ausreichend Bewegung und Flexibilität beim Anschluss an die Pumpe.
- Adapterkabel zur Verbindung des Basiskabels mit verschiedenen Steckverbindern, um Kompatibilität mit zahlreichen Anpassungen von Einspritzpumpen sicherzustellen.
- Wartungshandbuch mit bebilderten Schritt-für-Schritt-Anleitungen für eine einfache Einrichtung und Bedienung.
- Registrierungsformular zum Zugriff auf den Prüfplan für die Kalibrierung der Bosch VP44/VR30-Pumpen. Testdaten werden separat und kostenlos nach Annahme der Lizenzvereinbarung bereitgestellt.

>>Wichtige Anforderungen <<
- Die ERT45R-Steuereinheit (Teilenummer 81.01.080B) ist für den Betrieb der Softwarefunktionen unerlässlich. Diese programmierbare Steuereinheit unterstützt über 20 verschiedene Arten von Einspritzpumpen und erweitert damit die Vielseitigkeit des Systems erheblich.
- Die spezielle Halterung (Teilenummer 81.01.1A01) ist für eine ordnungsgemäße Funktion erforderlich. Sie kann auch mit anderen Dieseleinspritzpumpen verwendet werden, wodurch sie ein vielseitiges Werkzeug ist.
- Das Kit (Teilenummer 81.01.1A14) konfiguriert die spezielle Halterung ausschließlich für Bosch VP44- und VR30-Pumpen und gewährleistet so eine präzise Kompatibilität.

*** Um die Funktionen und Möglichkeiten des Programmierkits optimal zu nutzen, stellen Sie sicher, dass alle erforderlichen Komponenten in Ihrem Setup enthalten sind. ***

Das Kit enthält die Montageadapter für die folgenden Pumpen: Bosch VE, Zexel VE, DPC, DPC, DP200, DPS.

Das Kit beinhaltet:
- Programmierkarte, mit der der ERT45R-Simulator die zum Testen dieses Pumpentyps erforderlichen Funktionen auslösen kann
- Grundkabel (2 mt. Länge)
- Adapterkabel 81.04.002 (Fiat), 81.04.003 (Ford), 81.04.004 (Volvo), 81.04.005 (Clio-Kangoo 1. Generation), 81.04.006 (Clio-Kangoo 2. Generation).
- Wartungsanleitung mit schrittweise bebilderten Anweisungen
- Registrierungsformular, um den Testplan für die Kalibrierung von Delphi DPCN-Pumpen zu erhalten. Die verfügbaren Testdaten werden nach Annahme der Lizenzvereinbarung separat kostenlos zur Verfügung gestellt.

Das Kit beinhaltet:
- Programmierkarte, mit der der Simulator ERT45R die zum Testen dieses Pumpentyps erforderlichen Funktionen auslösen kann.
- Grundkabel (2 mt. Länge)
- Adapterkabel 81.06.231 (Nissan TD27, CD20), 81.06.234 (Isuzu 4JG2), 81.06.235 (Hyundai-Mitsubishi, 81.06.236 (MAZDA) sind enthalten
- Wartungsanleitung mit schrittweise bebilderten Anweisungen
- Testdaten zur Kalibrierung einiger Pumpen, die an die Adapterkabel 81.06.231, 81.06.234, 81.06.235 angeschlossen werden können

Maximieren Sie die Fähigkeiten des Simulators ERT45R für Tests an P-, H-, M- und R-Reihen-Dieseleinspritzpumpen auf jedem Prüfstand mit diesem vielseitigen und umfassenden Kit. Dieses Kit wurde entwickelt, um einen reibungslosen Betrieb zu gewährleisten, und enthält alle wichtigen Komponenten für effiziente und präzise Tests:

Wichtige Funktionen und Komponenten:
Programmierkarte
Aktiviert die notwendigen Funktionen der ERT45R-Steuereinheit, um erweiterte Testfunktionen zu ermöglichen.

Grundkabel (2 Meter Länge)
Bietet Flexibilität und ausreichend Bewegungsfreiheit, um den Anschluss des Simulators an die Pumpe einfach zu gestalten.

Adapterkabel (81.03.104)
Kompatibel mit Steckverbindern, die häufig in IVECO-, VOLVO- und SCANIA-Anwendungen verwendet werden (ähnlich Bosch 0 986 610 104), um die Kompatibilität mit verschiedenen Implementierungen sicherzustellen.

Umfassendes Wartungshandbuch
Enthält schrittweise bebilderte Anleitungen für eine schnelle und einfache Einrichtung und Bedienung, minimiert Ausfallzeiten und maximiert die Effizienz.

Registrierungsformular
Ermöglicht den Zugriff auf spezifische Testpläne für Dieseleinspritzpumpen, die mit dem mitgelieferten Adapterkabel verbunden werden können. Testdaten werden separat und kostenlos bereitgestellt, vorbehaltlich der Zustimmung zur Lizenzvereinbarung.

Wichtige Anforderungen:
Um das gesamte Potenzial des Kits auszuschöpfen, sind folgende Komponenten entscheidend für einen optimalen Betrieb:

ERT45R-Steuereinheit (Teilenummer 81.01.080B):
Diese programmierbare Steuereinheit ist eine zentrale Komponente, die den Betrieb von mehr als 20 verschiedenen Arten von Dieseleinspritzpumpen unterstützt und die Vielseitigkeit des Systems in einer Vielzahl von Testszenarien erheblich steigert.
Zusätzliche Adapterkabel:
Eine Reihe weiterer Adapterkabel ist verfügbar, um die Kompatibilität mit anderen Anpassungen von Dieseleinspritzpumpen sicherzustellen und die Anpassungsfähigkeit des Kits an verschiedene betriebliche Anforderungen zu erweitern.
Maximieren Sie die Leistung
Um die besten Ergebnisse zu erzielen, stellen Sie sicher, dass alle erforderlichen Komponenten in Ihrer Konfiguration enthalten sind. Dies garantiert, dass das Programmierkit mit höchster Leistung arbeitet und außergewöhnliche Ergebnisse sowie Flexibilität in Testanwendungen liefert.

Wählen Sie das Simulator-ERT45R-Kit, um Ihre Testfähigkeiten zu erweitern und zuverlässige Leistung in einer Vielzahl von Anwendungen für Dieseleinspritzpumpen zu gewährleisten.
