Modular system for testing the camshaftless pumps manufactured by Zexel, with sizes:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
The cambox can be applied on any test bench for the diesel fuel injection pumps.
This configuration is supplied in one wooden box and includes the following components:

- Universal Cambox (9562-M1) and spacer (9562-M4 and 9562-M5)
- 4 cyl camshafts (9564-A and 9564-E)
- Fixing plate for Zexel PFR .. 1K (9562-T)
- Fixing plate for Zexel PFR .. 2K (9891)
- Fixing plate for Zexel PFR .. 3K (9892)
- Fixing plate for Zexel PFR .. 4K (9893-D)
- Fixing plate for Zexel PFR .. 3KD/MD (9562-MD3)
- Fixing plate for Zexel PFR .. 4KD/MD (9562-MD4)
- Rods (9562-F and 9562-L) and fuel control connector (9562-G, 9562-I, 9562-R and 9562-LB )
- Cambox mounting flange (9478-BXS)
- Drive coupling (9576)

Jednostka sterująca ERT45R jest rdzeniem uniwersalnego systemu testowego przeznaczonego do elektronicznie sterowanych pomp wtryskowych diesla, kompatybilnego z dowolnym stanowiskiem testowym. Ten innowacyjny symulator został opracowany na podstawie szeroko zakrojonych badań, czego efektem jest wszechstronne urządzenie programowalne za pomocą kart inteligentnych (kart mikroprocesorowych). Ta funkcja idealnie wpisuje się w nowoczesne wymagania operacyjne.
ERT45R to inwestycja długoterminowa, umożliwiająca łatwą rozbudowę za pomocą dostępnych zestawów programistycznych — obecnie dostępnych jest 21 opcji. Każdy zestaw zawiera kartę programującą (oprogramowanie), szczegółową instrukcję obsługi z ilustracjami krok po kroku, kable bazowe (o długości 2 metrów) i kable adapterowe dostosowane do konkretnych złączy pompy. Dzięki prostej konfiguracji co najmniej jeden zestaw programistyczny jest niezbędny do działania, co sprawia, że ​​ERT45R jest niezbędnym narzędziem dla profesjonalistów, którzy chcą zwiększyć swoje możliwości testowania, zapewniając jednocześnie elastyczność i wydajność w swoim środowisku pracy.

High accuracy electronic tool to test and trig the electromagnetic actuator of Bosch CRI and CRIN injectors and automatically relief the ball lift for the 3rd stage repair.

Kołnierz 8155-E gwarantuje centralne mocowanie większości pomp cr (Bosch CP1, CP3, CP4, Delphi, Denso, VDO) na dowolnym stanowisku badawczym.
Kołnierz jest wyposażony w 4 pierścienie redukujące do średnic piast 50, 60, 68, 80 mm, a także pomp CP1K.
Kołnierz wymaga uniwersalnej kołyski 9680-A lub podobnej.

Swivel vice for Common-rail pumps

Universal clamping bracket to hold several flanges allowing the centered clamping of flanged diesel injection pumps.
The 125 mm centering height and 20mm guide (Bosch standard) can be adapted to different requirements, by the proper adapting spacers.

Testy i pomiary omowe należy uzyskać za pomocą multimetru, który będzie używany w połączeniu z OTA.
Punkt pomiarowy jest stały, dzięki czemu operator ma wolne ręce.
Połączenie styków elektrycznych uzyskuje się przez łatwe obracanie dwóch pokręteł, jak w przypadku gry.
Funkcja podobna do Bosch 0 986 611 929.

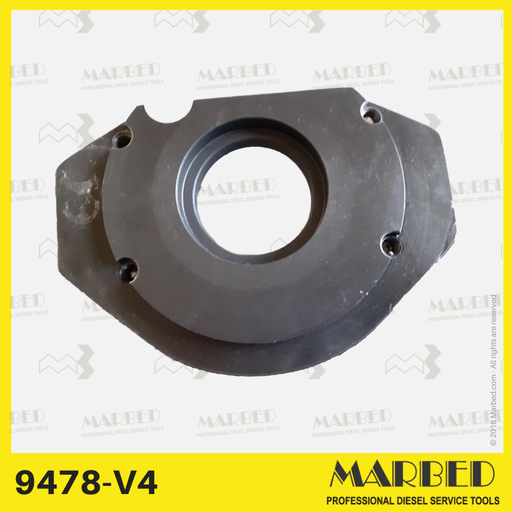

Der Flansch 9478-V4 gewährleistet die zentrierte Klemmung der Denso ECD-V4-Dieseleinspritzpumpen auf jedem Prüfstand.
Der Flansch erfordert eine 9680-A-Universalhalterung oder ähnliches.

The ERT45R Programming Kit enhances the functionality of the ERT45R control unit, specifically for testing Caterpillar C6.6 and C4.4 common rail pumps.
By leveraging the available features, Diesel Fuel Injection Specialists are equipped to conduct a comprehensive range of tests with confidence, achieving both precision and reliability in evaluating the performance of this type of pumps.
The specialized software together with the cables are crucial for professionals aiming to deliver high-quality service in fuel injection system diagnostics, thereby improving overall operational efficiency.

Zestaw zawiera:
- Karta programująca, która pozwala symulatorowi ERT45R uruchamiać niezbędne funkcje do testowania tego typu pompy.
- kabel podstawowy (długość 2 m)
- kabel adaptera
- wtryskiwacz z czujnikiem podnoszenia
- instrukcja obsługi z ilustrowanymi instrukcjami krok po kroku

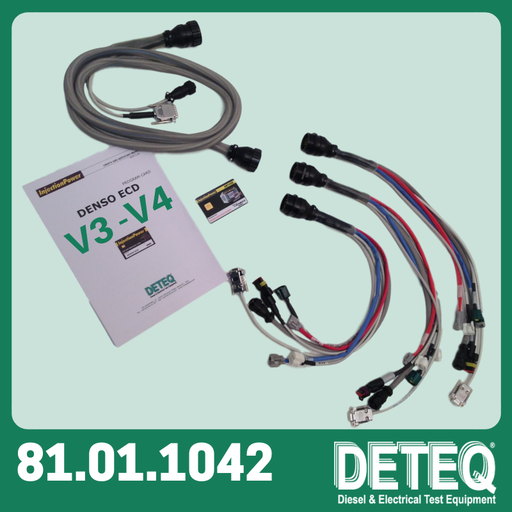

Zestaw zawiera:
- Karta programująca, która pozwala symulatorowi ERT45R uruchamiać niezbędne funkcje do testowania tego typu pompy.
- kabel podstawowy (długość 2 m)
- kable adaptera
- instrukcja obsługi z ilustrowanymi instrukcjami krok po kroku
- Formularz rejestracyjny do otrzymania planu testowania kalibracji pomp EDC-V3 / V4. Dostępne dane testowe są dostarczane oddzielnie, po zaakceptowaniu umowy licencyjnej.

Zestaw zawiera:
- Karta programująca, która pozwala symulatorowi ERT45R uruchamiać niezbędne funkcje do testowania tego typu pompy.
- kabel podstawowy (długość 2 m)
- kable adaptera
- instrukcja obsługi z ilustrowanymi instrukcjami krok po kroku
- Formularz rejestracyjny, aby otrzymać plan testowania kalibracji pomp EDC-V5. Dostępne dane testowe są dostarczane oddzielnie, po zaakceptowaniu umowy licencyjnej.

Zestaw zawiera:
- programowanie karty inteligentnej, która pozwala Symulatorowi ERT45R na uruchomienie niezbędnych funkcji w celu przetestowania tego typu pompy
- kabel podstawowy (długość 2 m)
- kabel adaptera 81.02.434 (podobny do Bosch 0986612434). Dodatkowe kable są dostępne na życzenie
- Ilustrowana instrukcja obsługi krok po kroku
- Dane testowe w celu skalibrowania pomp, które można podłączyć do kabla adaptera 81.02.434

Odkryj pełen potencjał Symulatora ERT45R do testowania pomp wtryskowych Bosch VP44 i VR30 na dowolnym stanowisku testowym dzięki temu kompleksowemu zestawowi. Zawiera on wszystkie komponenty niezbędne do płynnej pracy:

Karta programująca do aktywacji niezbędnych funkcji jednostki sterującej ERT45R.
Kabel podstawowy (długość 2 metry), zapewniający odpowiednią elastyczność i swobodę podczas podłączania do pompy.
Kable adaptacyjne umożliwiające połączenie kabla podstawowego z różnymi złączami, zapewniając kompatybilność z licznymi modyfikacjami pomp wtrysku paliwa.
Instrukcja serwisowa ze szczegółowymi, ilustrowanymi krokami ułatwiającymi konfigurację i działanie.
Formularz rejestracyjny umożliwiający dostęp do planu testowego kalibracji pomp Bosch VP44/VR30. Dane testowe są dostarczane oddzielnie, bezpłatnie, po zaakceptowaniu umowy licencyjnej.
Ważne wymagania <<

Jednostka sterująca ERT45R (numer części 81.01.080B) jest niezbędna do obsługi funkcji oprogramowania. Ta programowalna jednostka sterująca obsługuje ponad 20 różnych typów pomp wtryskowych, zwiększając wszechstronność systemu.
Specjalna podstawka (numer części 81.01.1A01) jest konieczna, aby zapewnić odpowiednią funkcjonalność. Może być również używana z innymi typami pomp paliwowych, dzięki czemu jest wszechstronnym narzędziem.
Zestaw (numer części 81.01.1A14) konfiguruje specjalną podstawkę wyłącznie do pomp Bosch VP44 i VR30, zapewniając precyzyjną kompatybilność.
*** Aby w pełni wykorzystać możliwości zestawu programującego, upewnij się, że wszystkie niezbędne komponenty są uwzględnione w Twojej konfiguracji. ***

Zestaw zawiera adaptery montażowe do następujących pomp: Bosch VE, Zexel VE, Delphi DPC, DPC, DP200, DPS.

Zestaw zawiera:
- karta programująca, która umożliwia symulatorowi ERT45R uruchomienie niezbędnych funkcji w celu przetestowania tego typu pompy
- kabel podstawowy (długość 2 m)
- kable adapterowe 81.04.002 (Fiat), 81.04.003 (Ford), 81.04.004 (Volvo), 81.04.005 (Clio-Kangoo 1. generacji), 81.04.006 (Clio-Kangoo 2. generacji).
- instrukcja obsługi z ilustrowanymi instrukcjami krok po kroku
- Formularz rejestracyjny, aby otrzymać plan testowania kalibracji pomp DPCN Delphi. Dostępne dane testowe są dostarczane oddzielnie, po zaakceptowaniu umowy licencyjnej.

Zestaw zawiera:
- Karta programująca, która pozwala symulatorowi ERT45R uruchamiać niezbędne funkcje do testowania tego typu pompy.
- kabel podstawowy (długość 2 m)
- kable adapterowe 81.06.231 (Nissan TD27, CD20), 81.06.234 (Isuzu 4JG2), 81.06.235 (Hyundai-Mitsubishi, 81.06.236 (MAZDA) są włączone)
- instrukcja obsługi z ilustrowanymi instrukcjami krok po kroku
- dane testowe do kalibracji niektórych pomp, które można podłączyć do kabli adaptera 81.06.231, 81.06.234, 81.06.235

Maksymalizuj możliwości symulatora ERT45R, testując liniowe pompy wtryskowe typu P, H, M i R w silnikach diesla na dowolnym stanowisku testowym dzięki temu wszechstronnemu i kompletnemu zestawowi. Zaprojektowany z myślą o płynnej pracy, zestaw zawiera wszystkie niezbędne komponenty, zapewniając efektywne i dokładne testy:

Kluczowe cechy i komponenty:
Karta programująca
Aktywuje niezbędne funkcje jednostki sterującej ERT45R, umożliwiając zaawansowane testowanie funkcji.

Podstawowy kabel (długość 2 metry)
Zapewnia elastyczność i odpowiedni zakres ruchu, co ułatwia podłączenie symulatora do pompy.

Kable adaptera (81.03.104)
Kompatybilne ze złączami powszechnie stosowanymi w aplikacjach IVECO, VOLVO i SCANIA (podobne do Bosch 0 986 610 104), co gwarantuje zgodność z różnorodnymi implementacjami.

Kompleksowy podręcznik serwisowy
Zawiera ilustrowane, krok po kroku instrukcje, umożliwiając szybkie i łatwe ustawienia oraz działanie, skracając przestoje i zwiększając efektywność.

Formularz rejestracyjny
Zapewnia dostęp do szczegółowych planów testowania pomp wtryskowych diesla, które można podłączyć za pomocą dostarczonego kabla adaptera. Dane testowe są udostępniane oddzielnie, bez opłat, po zaakceptowaniu umowy licencyjnej.

Ważne wymagania:
Aby w pełni wykorzystać potencjał zestawu, konieczne są następujące komponenty do optymalnej pracy:

Jednostka sterująca ERT45R (numer części 81.01.080B):
Ta programowalna jednostka sterująca jest kluczowym komponentem, obsługującym ponad 20 różnych rodzajów pomp wtryskowych diesla, co znacznie zwiększa wszechstronność systemu w różnych scenariuszach testowych.
Dodatkowe kable adaptera:
Dostępne są różne dodatkowe kable adaptera, aby zapewnić kompatybilność z niestandardowymi pompami wtryskowymi diesla, zwiększając adaptacyjność zestawu w zależności od specyficznych potrzeb operacyjnych.
Maksymalizuj wydajność
Aby uzyskać najlepsze wyniki, upewnij się, że w konfiguracji uwzględniono wszystkie wymagane komponenty. Dzięki temu zestaw programujący będzie działał z maksymalną wydajnością, zapewniając wyjątkową elastyczność i wyniki w aplikacjach testowych.

Wybierz zestaw symulatora ERT45R, aby podnieść swoje możliwości testowania i zapewnić niezawodną wydajność w różnorodnych zastosowaniach związanych z pompami wtryskowymi diesla.
